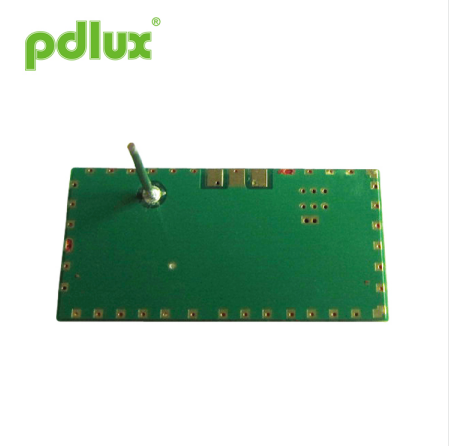

Modulo sensore HF a microonde
Il modulo sensore HF a microonde è un modulo ricetrasmettitore Doppler bi-statico in banda C. Adotta un circuito esterno di segnale amplificato Resonator Oscillator (CRO) integrato. Consumo energetico più sensibile e inferiore rispetto a V2. È conveniente per i clienti sviluppare vari prodotti.
Modello:PD-V4
Invia richiesta
Modulo sensore HF a microonde
 |
Applicazione del modulo sensore HF a microonde ● Interruttore intelligente ● Luce automatica ● Rilevamento intrusi Caratteristica e vantaggio ● Bassa potenza in uscita wireless ● Basso consumo energetico ● Rilevamento senza contatto ● Facile da abbinare al circuito esterno ● Elevata capacità anti-jamming ● Adatto a vari ambienti difficili ● Uscita a basso rumore Modulo sensore HF a microonde, un modulo ricetrasmettitore Doppler bi-statico in banda C. Adotta un circuito esterno di segnale amplificato con oscillatore risonatore (CRO) integrato. Consumo energetico più sensibile e inferiore rispetto a V2. È conveniente per i clienti sviluppare vari prodotti. Questo modulo è ideale per sensori di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per rilevatori anti-intrusione con montaggio a soffitto. Conforme alla norma EN 300440-V2.1.1, EN 62479:2010, direttiva RED-2014/53/eu In conformità con FCC Parte 15.249 Secondo EN 62321, direttiva ROHS-2011/65/eu Secondo direttiva REACH-1907/2006/ce |
|
Parametro |
Appunti |
minimo |
Tip |
Massimo |
Unità |
|
Impostazione della frequenza |
1 |
5.75 |
5.80 |
5.85 |
GHz |
|
Potenza irradiata (EIRP) |
1 |
0.18 |
0.20 |
0.22 |
mW |
|
Tempo di assestamento |
|
5 |
10 |
20 |
μSec |
|
Intensità del segnale ricevuto |
2 |
150 |
200 |
300 |
μVp-p |
|
Rumore |
3 |
0.5 |
|
2 |
mVrms |
|
Tensione di alimentazione |
|
4.75 |
5.00 |
5.25 |
VCC |
|
Consumo attuale |
|
12 |
12.5 |
13.5 |
mA |
|
Frequenza di ripetizione degli impulsi |
4 |
2.0 |
2.2 |
3.0 |
KHz |
|
Larghezza di impulso |
4 |
15 |
50 |
70 |
μSec |
|
temperatura di esercizio |
|
-15 |
22 |
90 |
℃ |
|
Peso |
|
4.5 |
4.8 |
5.3 |
g |
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 64 dB.
Nota 3: le tensioni di rumore sono misurate da 10 Hz a 100 Hz sulla porta di uscita, all'interno di una camera anecoica.
Nota4: funzionamento a impulsi
