Sensore digitale a microonde ad alta frequenza con basso consumo energetico

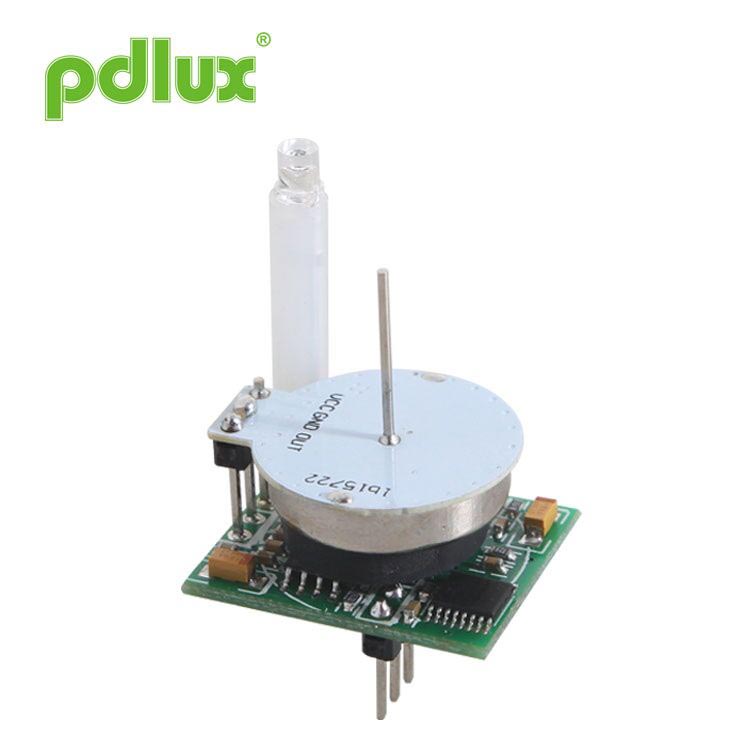

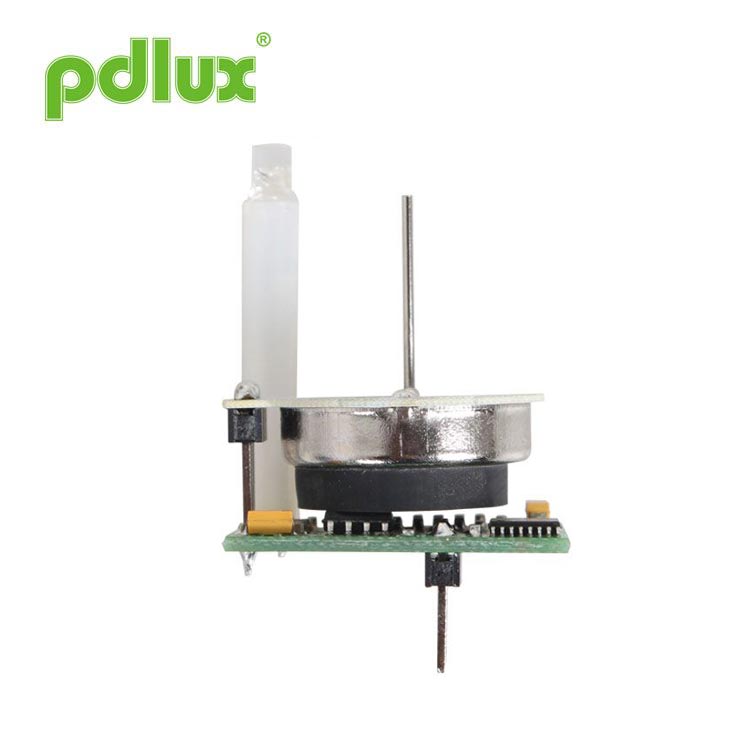

Specifiche del sensore digitale a microonde ad alta frequenza LX-WB2

◆Panoramica del prodotto

Il sensore digitale a microonde ad alta frequenza con basso consumo energetico viene utilizzato per rilevare segnali umani in movimento attraverso il principio Doppler, composto da due parti: il primo, modulo ricetrasmettitore a microonde ad alta frequenza da 5,8 GHz, che funziona nella frequenza comune internazionale della banda C, con collegamento wireless inferiore perdita di propagazione rispetto alle bande X e K, il modulo utilizza un'antenna ad ago, un oscillatore a microonde integrato e un rilevatore all'interno del modulo, con una maggiore integrazione, il modulo emette direttamente un segnale Doppler a bassa impedenza, la potenza di trasmissione è solo di circa 0,025 mW. Non ha alcun impatto sul corpo umano, il modulo è conforme alla certificazione statunitense FCC Parte 15 Sezione 15.245 e alla certificazione europea CER&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1; In secondo luogo, il modulo del circuito master MCU, riceve e amplifica il segnale Doppler generato dal modulo a microonde da 5,8 GHz, quindi lo invia al chip master MCU per l'elaborazione, al fine di controllare lo stato dell'interruttore di carico, poiché l'elaborazione del segnale è sotto forma di digitale , rendendo il tasso di falsi positivi del prodotto molto basso. Il terminale di uscita del segnale del prodotto emette direttamente il segnale di livello alto e basso, l'utente può utilizzare direttamente il segnale, senza bisogno di sviluppare nuovamente il circuito dell'amplificatore, facile da usare, conveniente.



◆Caratteristiche

Elaborazione del segnale digitale.
Forte resistenza alle interferenze in radiofrequenza
La potenza di trasmissione è di soli 3,54 dBm circa, il che non causa danni da radiazioni al corpo umano Area di rilevamento uniforme
Bassa tensione, basso consumo energetico, entra nello stato di funzionamento immediatamente dopo l'avvio
Riconoscimento automatico del valore di controllo della luce esterna, per ottenere nessuna induzione durante il giorno, induzione di notte
Induzione del corpo umano, trigger ripetuto
Segnale di uscita ad alto e basso livello, facile da usare
Piccolo volume, facile da usare con altri circuiti

◆ Applicazione

Lampadina a LED
Accensione e spegnimento automatico delle luci interne, del corridoio, delle scale, ecc
Luce ad induzione
Sensori IoT
Giocattoli
Telecamera di rete
Monitor della LAN
Allarme privato
Rilevamento delle intrusioni

◆ Istruzioni di cablaggio


1: Uscita del segnale
2: TERRA
3: CC 5 V

◆ Parametri prestazionali

1、La valutazione

Frequenza	(In conformità con la FCC Parte 15 Sezione 15.245, CE-R&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1)
Trasmettere potenza	Circa 3,54 dBm
Voltaggio	CC 5 V
Attuale	15 mA massimo.
Segnale di uscita	Livello alto e basso 5 V/0 V
Distanza di rilevamento	8 m massimo (raggio)
Angoli di rilevamento	360°
Controllo della luce	Induzione inferiore a 10LUX (nuda)
Ritardo	40 ± 3 secondi
Temperatura ambiente operativa	-20℃~105℃
Ambiente di archiviazione	Temperatura 5 ~ 40°C, umidità 20 ~ 70%
Misurare	Figura 9
Peso del modulo	Circa 4,7 g

◆Schema a blocchi interno



◆ Prospettiva di rilevamento







◆ Circuito applicativo tipico



◆ DIMENSIONE
