Rilevatore di fumo Dc9v

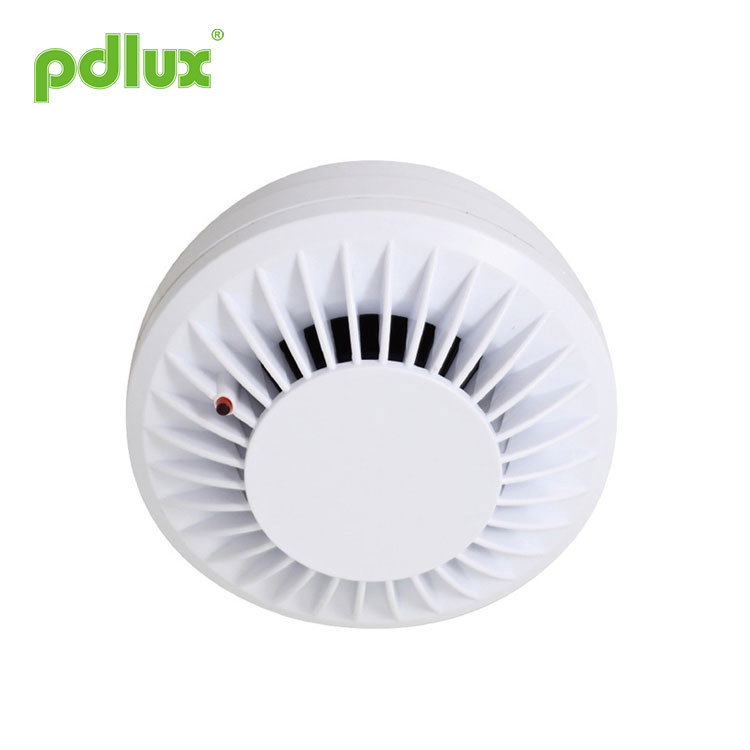

Istruzioni per il rilevatore di fumo PD-SO738-1

INFORMAZIONI SUL PRODOTTO

Il rilevatore di fumo fotoelettrico è progettato per rilevare il fumo che entra nella camera del rilevatore. Non rileva gas, calore o fiamme. Questo rilevatore di fumo è progettato per avvisare tempestivamente dello sviluppo di incendi emettendo i suoni di allarme dalla sirena di allarme integrata. Può fornire tempo prezioso a te e alla tua famiglia per fuggire prima che si diffonda un incendio.

SPECIFICHE

Fonte di alimentazione: DC9V
Corrente statica: <10uA
Corrente di allarme: <10 mA
Allarme di bassa tensione: 7 V ± 0,5 V
Temperatura di funzionamento: -10°C~50°C
Sonorità allarme: > 85 db (3m)

DOVE INSTALLARE I RILEVATORI DI FUMO

˙ Installare un rilevatore di fumo nel corridoio fuori da ogni zona notte separata, come mostrato nella Figura 1.
˙ Installare un rilevatore di fumo su ogni piano di una casa o appartamento a più piani, come mostrato nella Figura 2.
˙ Installa un rilevatore di fumo in ogni camera da letto.

˙ Installa rilevatori di fumo a entrambe le estremità del corridoio della camera da letto se il corridoio è lungo più di 40 piedi (12 metri).
˙ Installa un rilevatore di fumo all'interno di ogni stanza in cui si dorme con la porta parzialmente o completamente chiusa, poiché il fumo potrebbe essere bloccato dalla porta chiusa e un allarme nel corridoio potrebbe non svegliare chi dorme se la porta è chiusa.
˙ Installare i rilevatori del seminterrato in fondo alla tromba delle scale del seminterrato.
˙ Installare i rilevatori del secondo piano in cima alla tromba delle scale dal primo al secondo piano.
˙ Installa rilevatori aggiuntivi nel soggiorno, nella sala da pranzo, nel soggiorno, nella soffitta, nei locali di servizio e nei magazzini.
˙ Installare i rilevatori di fumo il più vicino possibile al centro del soffitto. Se ciò non è pratico, posiziona il rilevatore sul soffitto, a non meno di 50 cm (20 pollici) da qualsiasi parete o angolo, come mostrato nella Figura 3.
˙ Se alcune stanze hanno soffitti inclinati, a punta o a due falde, prova a montare i rilevatori a 3 piedi (0,9 metri) misurati orizzontalmente dal punto più alto del soffitto, come mostrato nella Figura 4.

DOVE NON INSTALLARE I RILEVATORI DI FUMO
Gli allarmi fastidiosi si verificano quando i rilevatori di fumo vengono installati in luoghi in cui non funzioneranno correttamente. Per evitare falsi allarmi, non installare rilevatori di fumo nelle seguenti situazioni:
˙ Le particelle di combustione sono i sottoprodotti di qualcosa che sta bruciando. Pertanto, all'interno o in prossimità di aree in cui sono presenti particelle di combustione, non installare i rilevatori di fumo per evitare fastidiosi allarmi, come cucine con poche finestre o scarsa ventilazione, garage dove potrebbero essere presenti scarichi di veicoli, vicino a forni, scaldabagni e ambienti riscaldatori.
˙ Non installare i rilevatori di fumo a meno di 6 metri di distanza dai luoghi in cui sono normalmente presenti particelle di combustione, come le cucine. Se una distanza di 20 piedi non è possibile.
˙In aree umide o molto umide o vicino a bagni con docce. L'umidità nell'aria umida può entrare nella camera di rilevamento e poi trasformarsi in goccioline durante il raffreddamento, provocando allarmi fastidiosi. Installa i rilevatori di fumo ad almeno 3 metri di distanza dai bagni.
˙In aree molto fredde o molto calde, compresi edifici non riscaldati o stanze all'aperto. Se la temperatura supera o scende al di sotto dell'intervallo operativo del rilevatore di fumo, questo non funzionerà correttamente. L'intervallo di temperatura del rilevatore di fumo è compreso tra 4 °C e 38 °C (da 40 °F a 100 °F).
˙In aree molto polverose o sporche, sporco e polvere possono accumularsi sulla camera di rilevamento del rilevatore, rendendolo eccessivamente sensibile. Inoltre, polvere o sporco possono bloccare le aperture della camera di rilevamento e impedire al rilevatore di rilevare il fumo.
˙ Vicino a prese d'aria fresca o ad aree molto piene di spifferi come condizionatori, stufe o ventilatori, prese d'aria fresca e correnti d'aria possono allontanare il fumo dai rilevatori di fumo.

˙Gli spazi morti si trovano spesso nella parte superiore di un tetto a punta o negli angoli tra soffitti e pareti. L'aria morta potrebbe impedire al fumo di raggiungere un rilevatore.
˙In aree infestate da insetti. Se gli insetti entrano nella camera di rilevamento del rilevatore, possono causare un fastidioso allarme.
Laddove gli insetti rappresentano un problema, eliminali prima di installare un rilevatore.
˙In prossimità di luci fluorescenti, il “rumore” elettrico prodotto dalle luci fluorescenti può causare falsi allarmi. Installa i rilevatori di fumo ad almeno 1,5 metri da tali luci.

ATTENZIONE: non rimuovere mai le batterie per interrompere un allarme fastidioso. Apri una finestra o ventila l'aria intorno al rilevatore per eliminare il fumo. L'allarme si spegnerà automaticamente quando il fumo sarà scomparso. Se gli allarmi fastidiosi persistono, provare a pulire il rilevatore come descritto nel presente Manuale dell'utente.

ATTENZIONE: non avvicinarsi al rilevatore quando l'allarme suona. L'allarme è forte per svegliarti in caso di emergenza. Un'eccessiva esposizione al clacson a distanza ravvicinata potrebbe essere dannosa per l'udito.

FUNZIONE MUTE
quando il fumo entra nel prodotto, premi il pulsante di prova, il prodotto entra in modalità silenziosa e il LED rosso lampeggia ogni secondo. Quando il fumo entra nuovamente nel prodotto, il prodotto esce dallo stato silenzioso.

FUNZIONE DI AGGIORNAMENTO AUTOMATICO
quando il prodotto viene acceso per la prima volta dopo lo spegnimento, il prodotto si aggiornerà automaticamente e attiverà la funzione di apprendimento.

INSTALLAZIONE DEL RILEVATORE DI FUMO

Nota: portare con sé i seguenti strumenti

I rilevatori di fumo devono essere montati sul soffitto. Segui questi passaggi per installare il rilevatore di fumo:
1. Nel punto in cui installerai il rilevatore, traccia una linea orizzontale.
2. Rimuovi la base di montaggio dall'unità ruotandola in senso antiorario.
3. Posizionare la base in modo che le due fessure dei fori siano allineate sulla linea. In ciascuna fessura del buco della serratura, traccia un segno per individuare una spina e una vite di montaggio.
4. Rimuovere la base.
5. Utilizzando una punta da trapano da 5 mm (3/16 pollici), praticare due fori in corrispondenza dei segni e inserire i tasselli in plastica. Metti il ​​rilevatore lontano dalla polvere di intonaco quando esegui i fori per il montaggio.
6. Utilizzando le due viti e i tasselli in plastica (tutti forniti), fissare la base al soffitto.

7. Installare la batteria.
8. Allineare la base e il rilevatore. Spingi il rilevatore sulla base di montaggio e ruotalo in senso orario per fissarlo in posizione. Tirare verso l'esterno il rilevatore per assicurarsi che sia fissato saldamente alla base di montaggio.

Nota
Quando la batteria del rilevatore entra in contatto per la prima volta con il rilevatore, l'allarme acustico potrebbe suonare per un secondo.
Ciò significa normale e indica che la batteria è posizionata correttamente. Chiudi il coperchio, quindi premi il pulsante di prova, tenendolo premuto per circa 5 secondi finché non suona il clacson. Il clacson dovrebbe suonare come un allarme forte e pulsante. Ciò significa che l'unità funziona correttamente.

INDICATORE ROSSO
Il LED rosso, come indicatore di ALLARME, è presente con il rilevatore. Può essere visto attraverso il pulsante di prova sul coperchio del rilevatore. Quando il LED rosso lampeggia una volta per 35 secondi, indica che il rilevatore funziona normalmente. Quando il rilevatore di fumo rileva la presenza di fumo e contemporaneamente emette un allarme acustico, il LED rosso lampeggerà molto frequentemente, una volta per 0,5 secondi.

TEST DEL RILEVATORE DI FUMO
Testare il rilevatore settimanalmente premendo con decisione il pulsante di test con il dito finché non suona il clacson. Il metodo di test potrebbe richiedere fino a 10 secondi per far suonare l'allarme acustico. Questi sono solo i modi per essere sicuri che il rilevatore funzioni correttamente. Se il rilevatore non esegue correttamente il test, farlo riparare o sostituire immediatamente.

ATTENZIONE: non utilizzare mai una fiamma libera per testare il rilevatore. Potresti appiccare un incendio e danneggiare il rilevatore e la tua casa. L'interruttore di test integrato testa accuratamente tutte le funzioni del rilevatore, come richiesto dagli Underwriters' Laboratories. Sono gli unici modi corretti per testare l'unità.

ATTENZIONE: quando non stai testando l'unità e l'allarme acustico emette un suono forte e continuo, significa che il rilevatore ha rilevato fumo o particelle di combustione nell'aria. Assicurati che l'allarme acustico avvisi di una possibile situazione grave, che richiede la tua attenzione immediata.

˙L'allarme potrebbe essere causato da una situazione fastidiosa. Fumo di cottura o fornace polverosa, a volte chiamato
I “fuochi amici” possono far suonare l’allarme. In questo caso, apri una finestra o ventila l'aria per rimuovere il fumo o la polvere. L'allarme si spegnerà non appena l'aria sarà completamente limpida.
˙Se la sirena d'allarme inizia a suonare ogni 35 secondi, questo segnale significa che la batteria del rilevatore è debole. Sostituisci immediatamente la nuova batteria. A questo scopo tenere a portata di mano batterie nuove.

RETE CABLATA (UTILIZZARE LA PORTA I/O)
Se il rilevatore di fumo è destinato a essere utilizzato in modalità "Rete cablata", è necessario che tutti i rilevatori di fumo siano interconnessi (vedere schemi elettrici) tramite cavi a due conduttori 18 AWG (sezione conduttore 0,8 m ㎡) collegati a I/O porta.
A questo scopo è necessario praticare un foro del diametro necessario attraverso la base nel punto contrassegnato sul diagramma centrale e chiudere il rilevatore di fumo nella base.

Dopo la modifica della base sopra menzionata e l'installazione dei conduttori è necessario verificare se è possibile chiudere il rilevatore di fumo senza problemi nella base, ovvero senza spazio visibile tra il rilevatore di fumo e la sua base lungo tutta la periferia del rilevatore di fumo.

Utilizzare lo stesso metodo per collegare il successivo rilevatore di fumo.

PRENDERSI CURA DEL VOSTRO RILEVATORE DI FUMO
Per mantenere il rilevatore in buone condizioni, è necessario testarlo settimanalmente, facendo riferimento alla sezione "TEST DEL RILEVATORE DI FUMO".
˙Sostituire la batteria del rilevatore una volta all'anno o immediatamente quando viene emesso il segnale acustico di batteria scarica una volta ogni 35 secondi. Il “bip” di batteria scarica dovrebbe durare almeno 30 giorni.

NOTA: Per la sostituzione della batteria, utilizzare Eveready #522, #1222, #216; Duracell#MN1604; o Gold Peak #1604P, #1604S; o Ultralife U9VL-J.

˙ Aprire il coperchio e aspirare la polvere dalla camera di rilevamento del rilevatore almeno una volta all'anno. Questa operazione può essere eseguita quando apri il rilevatore per cambiare la batteria. Rimuovere la batteria prima della pulizia. Per pulire il rilevatore, utilizza l'accessorio a spazzola morbida sull'aspirapolvere. Rimuovere con attenzione la polvere dai componenti del rilevatore, in particolare dalle aperture della camera di rilevamento. Sostituire la batteria dopo la pulizia. Testa il rilevatore per assicurarti che la batteria sia inserita in modo errato. Verificare che non vi siano ostruzioni all'interno del pulsante di prova. Se è presente polvere nel pulsante di prova, inserisci uno stuzzicadenti dal retro verso la parte anteriore.
˙ Pulire il coperchio del rilevatore quando si sporca. Per prima cosa aprire il coperchio e rimuovere la batteria. Lavare la copertura a mano con un panno inumidito con acqua pulita. Asciugarlo con un panno privo di lanugine. Non far entrare acqua sui componenti del rilevatore. Sostituire la batteria e chiudere il coperchio. Testare il rilevatore per assicurarsi che la batteria funzioni correttamente.

˙ Sostituire il rilevatore una volta ogni 3 anni, raccomandazione.

ATTENZIONE: alla prima accensione del prodotto è consigliabile farlo all'aria pulita. Quando è necessario sostituire la batteria, attendere un minuto all'aria aperta prima di procedere all'installazione della nuova batteria dopo aver rimosso quella vecchia batteria.
