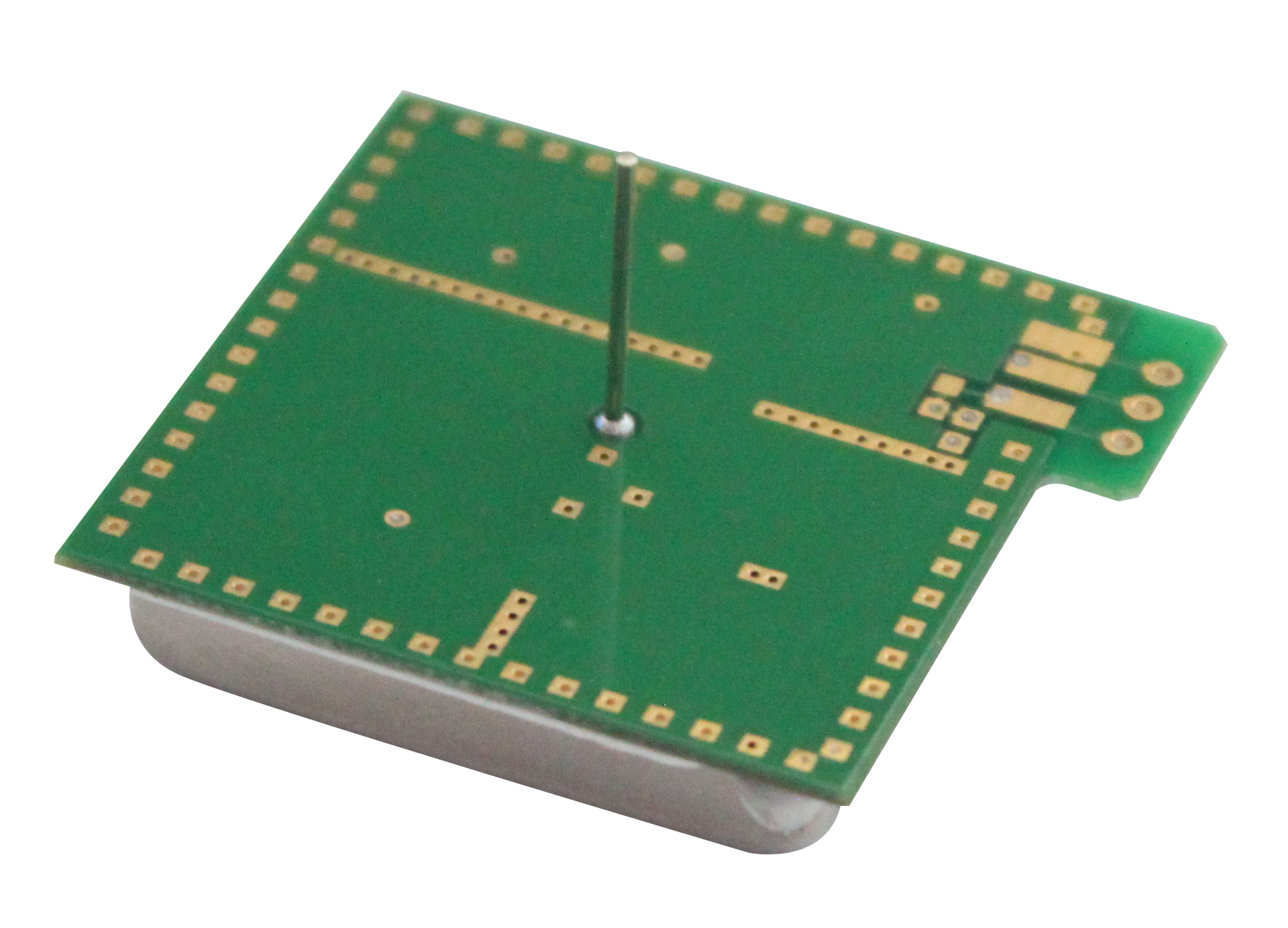

Modulo sensore a microonde da 5,8 GHz per installazione a soffitto
Installazione a soffitto Il modulo sensore a microonde da 5,8 GHz è un modulo ricetrasmettitore Doppler bistatico in banda C. È dotato di oscillatore risonatore (CRO) integrato. Questo modulo, che utilizza il circuito amplificatore integrato e emette direttamente il segnale di amplificazione, risparmia il circuito dell'amplificatore esterno , semplifica l'elaborazione del segnale e facilita la connessione al controller.
Modello:PD-V1
Invia richiesta
Il modulo sensore a microonde da 5,8 GHz per installazione a soffitto è un modulo ricetrasmettitore Doppler bistatico in banda C. È dotato di oscillatore risonatore (CRO) integrato. Questo modulo, che utilizza il circuito amplificatore integrato ed emette direttamente il segnale di amplificazione, risparmia il circuito dell'amplificatore esterno , semplifica l'elaborazione del segnale e facilita la connessione al controller.
Il modulo sensore a microonde da 5,8 GHz per installazione a soffitto è ideale per il sensore di presenza negli interruttori automatici dell'illuminazione. Il modulo sensore a microonde da 5,8 GHz per installazione a soffitto può essere utilizzato anche per rilevatori anti-intrusione con montaggio a soffitto.
|
Applicazione del modulo sensore a microonde da 5,8 GHz per installazione a soffitto
●Interruttore intelligente
● Bassa potenza in uscita wireless |
Conforme alla norma EN 300440-V2.1.1, EN 62479:2010,direttiva RED-2014/53/eu In conformità con FCC Parte 15.249 Conforme alla norma EN 62321, direttiva ROHS-2011/65/eu Conforme alla direttiva REACH-1907/2006/ec |
|
Schema del raggio dell'antenna (omnidirezionale)
|
Dimensioni dei prodotti
|
| Parametro | Appunti | minimo | Tip | Massimo | Unità | ||||
| Impostazione della frequenza | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| Potenza irradiata (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| Tempo di assestamento |
|
5 |
|
10 | SM | ||||
| Intensità del segnale ricevuto | 2 | 150 | 200 | 300 | μVp-p | ||||
| Rumore | 3 | 100 | 150 | 200 | mVrms | ||||
| Tensione di alimentazione |
|
4.75 | 5.00 | 5.25 | VCC | ||||
| Consumo attuale |
|
18 | 20 | 25 | mA | ||||
| Frequenza di ripetizione degli impulsi | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| Larghezza di impulso | 4 | 15 | 50 | 70 | μSec | ||||
| temperatura di esercizio |
|
-15 | 22 | 75 | ℃ | ||||
| Peso |
|
6.0 | 6.5 | 7.0 | g | ||||
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 36 dB.
Nota 3: le tensioni di rumore sono misurate da 10 Hz a 100 Hz sulla porta di uscita, all'interno di una camera anecoica.
Nota4: funzionamento a impulsi
