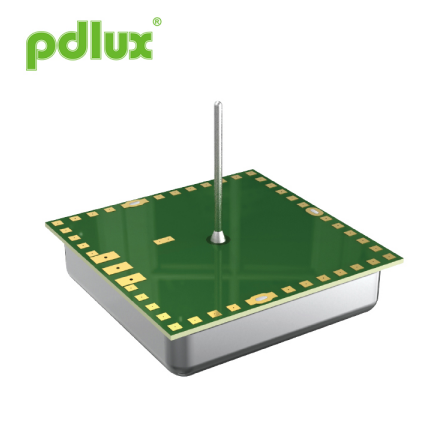

Modulo sensore di movimento da 5,8 GHz
Il modulo sensore di movimento da 5,8 GHz è un modulo ricetrasmettitore Doppler bi-statico in banda C. Adotta un circuito esterno di segnale amplificato con oscillatore risonatore (CRO) integrato, è conveniente per i clienti sviluppare vari prodotti.
Modello:PD-V2
Invia richiesta
Modulo sensore di movimento da 5,8 GHz
|
Applicazione del modulo sensore di movimento da 5,8 GHz ● Interruttore intelligente ● Luce automatica ● Rilevamento intrusi Caratteristica e vantaggio ● Bassa potenza in uscita wireless ● Basso consumo energetico ● Rilevamento senza contatto ● Facile da abbinare al circuito esterno ● Elevata capacità anti-jamming ● Adatto a vari ambienti difficili ● Uscita a basso rumore Il modulo sensore di movimento da 5,8 GHz è un modulo ricetrasmettitore Doppler bi-statico in banda C. Adotta un circuito esterno di segnale amplificato con oscillatore risonatore (CRO) integrato, è conveniente per i clienti sviluppare vari prodotti. Questo modulo è ideale per sensori di presenza negli interruttori automatici dell'illuminazione. Può essere utilizzato anche per rilevatori anti-intrusione con montaggio a soffitto. Conforme alla norma EN 300440-V2.1.1, EN 62479:2010, direttiva RED-2014/53/eu In conformità con FCC Parte 15.249 Secondo EN 62321, direttiva ROHS-2011/65/eu Secondo direttiva REACH-1907/2006/ce |
Parametro | Appunti | minimo | Tip | Massimo | Unità |
Impostazione della frequenza | 1 | 5.75 | 5.8 | 5.85 | GHz |
Potenza irradiata (EIRP) | 1 | 0.2 | 0.225 | 0.25 | mW |
Tempo di assestamento |
|
5 | 10 | 20 | μSec |
Intensità del segnale ricevuto | 2 | 150 | 200 | 300 | μVp-p |
Rumore | 3 | 0.5 |
|
2 | mVrms |
Tensione di alimentazione |
|
4.75 | 5 | 5.25 | VCC |
Consumo attuale |
|
18 | 20 | 25 | mA |
Frequenza di ripetizione degli impulsi | 4 | 2 | 2.2 | 3 | KHz |
Larghezza di impulso | 4 | 15 | 50 | 70 | μSec |
temperatura di esercizio |
|
-10 | 22 | 90 | ℃ |
Peso |
|
3.7 | 4 | 4.5 | g |
Nota 1: le emissioni irradiate sono progettate per soddisfare le norme FCC.
Nota 2: la potenza del segnale ricevuto (RSS) viene misurata con una perdita totale del percorso a 1 via di 54 dB.
Nota 3: le tensioni di rumore sono misurate da 10 Hz a 100 Hz sulla porta di uscita, all'interno di una camera anecoica.
Nota4: funzionamento a impulsi
