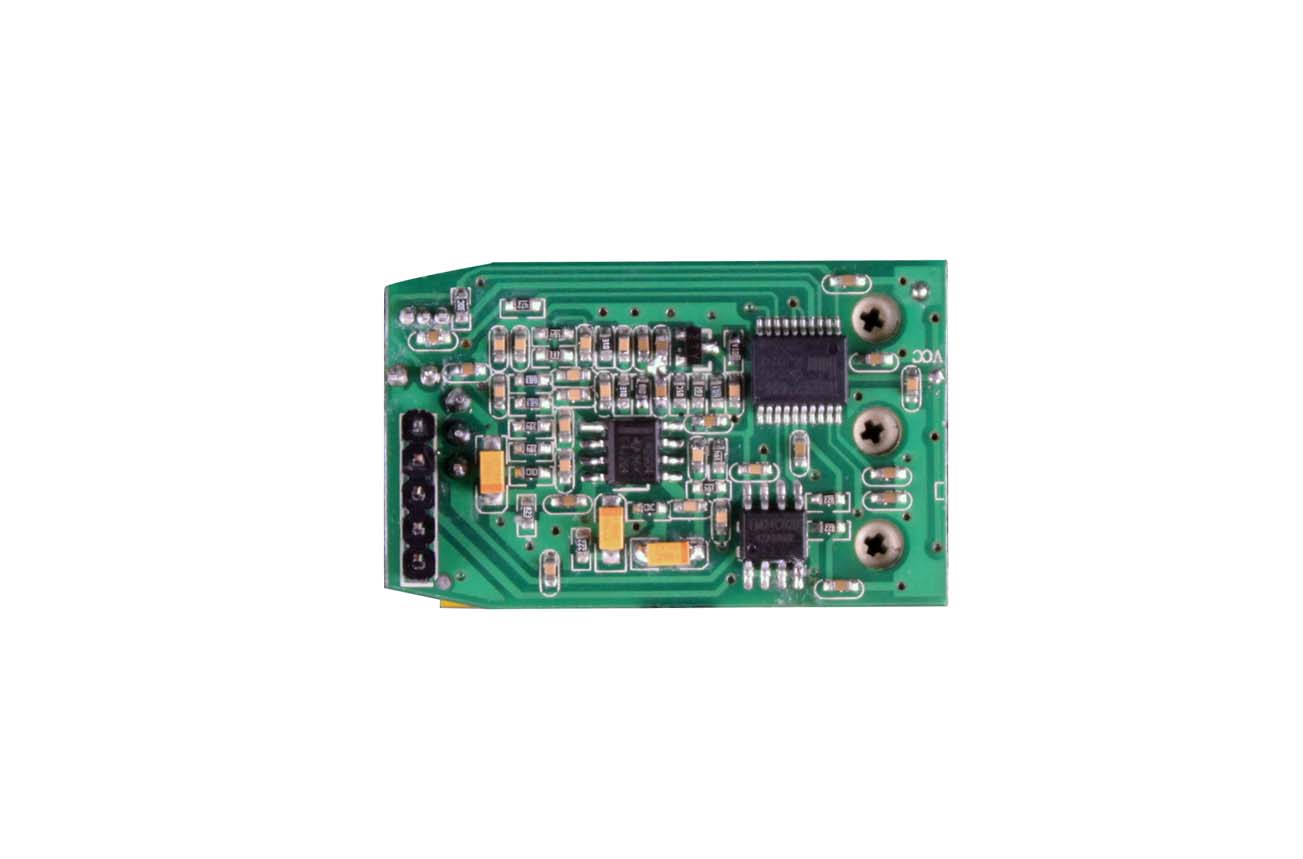

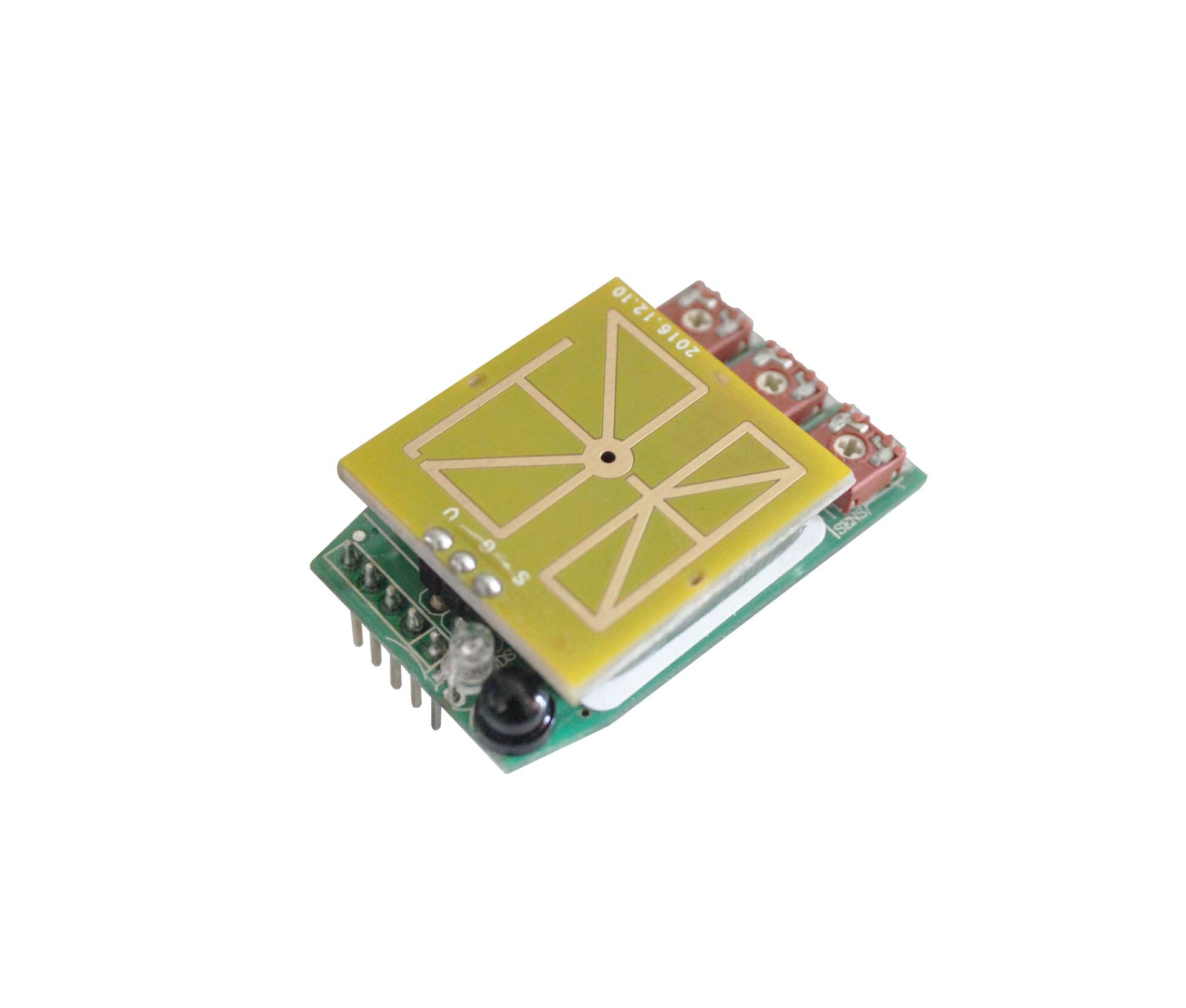

Sensore a microonde da 5,8 GHz+MCU+ricevitore IR
Sensore a microonde da 5,8 GHz+MCU+ricevitore IR è un modulo di controllo front-end di rilevamento completo composto da sensore a microonde da 5,8 GHz a 360 gradi, sensore fotosensibile, circuito amplificatore di segnale, MCU e circuito ricevitore del telecomando. Tre potenziometri possono regolare la sensibilità di rilevamento, il tempo di ritardo e l'intervallo di illuminamento. Il segnale di controllo in uscita può controllare direttamente il circuito relè, il pin di avvio dell'alimentatore switching e altri circuiti di controllo. È conveniente per lo sviluppo secondario di diversi utenti e l'installazione di gusci con strutture diverse.
Modello:PD-S16-V1
Invia richiesta
Riepilogo
Sensore a microonde da 5,8 GHz+MCU+ricevitore IR è un modulo di controllo front-end di rilevamento completo composto da sensore a microonde da 5,8 GHz a 360 gradi, sensore fotosensibile, circuito amplificatore di segnale, MCU e circuito ricevitore del telecomando. Tre potenziometri possono regolare la sensibilità di rilevamento, il tempo di ritardo e l'intervallo di illuminamento. Il segnale di controllo in uscita può controllare direttamente il circuito relè, il pin di avvio dell'alimentatore switching e altri circuiti di controllo. È conveniente per lo sviluppo secondario di diversi utenti e l'installazione di gusci con strutture diverse.
Specifiche del sensore a microonde da 5,8 GHz+MCU+ricevitore IR
|
Fonte di alimentazione: DC5V Corrente di lavoro: <30 mA Frequenza di lavoro del sensore a microonde: 5,8 GHz Temperatura di funzionamento: -15°C~+70°C Impostazione del tempo: 10 secondi-20 minuti. (regolabile)Controllo della luce: 10-300LUX, tutta la luce (regolabile) |
Angolo di rilevamento: 360° (installazione a soffitto), 180°(installazione a parete) Campo di rilevamento: 2-10 m (raggi) (regolabile). (installazione a soffitto) Distanza di rilevamento del movimento verticale: >20 m Velocità di rilevamento: 0,5 m-1,5 m/sDimensioni esterne: 42,6 mm (lunghezza) X 26 mm (larghezza) X 9,4 mm (altezza) |
Informazioni sul sensore
Funzione del sensore a microonde da 5,8 GHz+MCU+ricevitore IR
Descrizione della guida perno:
|
Numero |
Nome del perno |
Ingresso Produzione |
Spiegazione |
|
1 |
NC |
|
NON |
|
2 |
NC |
|
NON |
|
3 |
Produzione |
Produzione |
Uscita segnale di alto livello 10 secondi-20 minuti (regolabile) |
|
4 |
+5V |
Ingresso |
Potenza positiva |
|
5 |
TERRA |
Ingresso |
Potenza negativa |

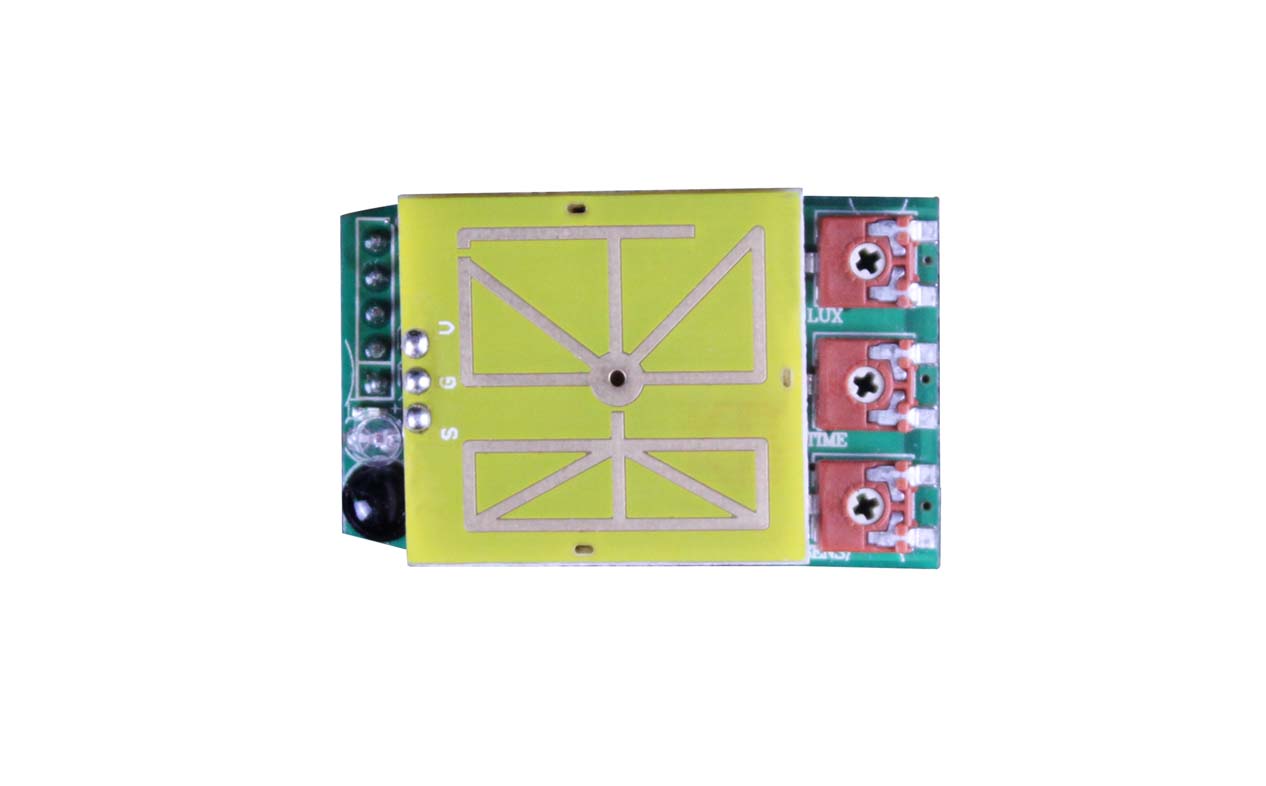

Regolazione della manopola del sensore a microonde da 5,8 GHz+MCU+ricevitore IR
(1)Impostazione del campo di rilevamento (sensibilità)
L'utente può ragionevolmente scegliere la posizione del potenziometro in base alle esigenze del campo di rilevamento.
(2) Impostazione dell'ora
Gli utenti possono scegliere il tempo di ritardo appropriato in base ai diversi ambienti di utilizzo e alle diverse definizioni di prodotto.
(3)Impostazione del controllo della luce
Il valore di illuminamento di lavoro può scegliere una posizione adatta nell'intervallo 10~300LUX e tutta la luce.
