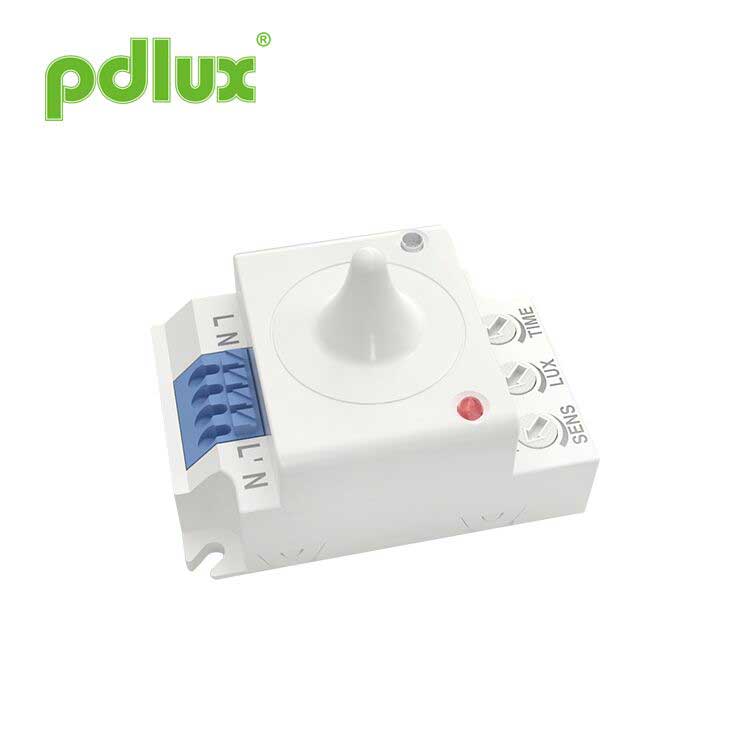

Sensore a microonde CW da 5,8 GHz
Il sensore a microonde CW da 5,8 GHz PD-MV1029A è un interruttore di rilevamento digitale a microonde con un campo di rilevamento di 360° e una frequenza operativa di 5,8 GHz. L'applicazione del principio Doppler per trasmettere e ricevere segnali, il centro di controllo utilizza MCU (micro unità di controllo), calcola accuratamente il punto zero dell'onda sinusoidale della rete elettrica e commuta al punto zero, migliora la resistenza all'impatto, riduce notevolmente il guasto valutare.
Modello:PD-MV1029A
Invia richiesta
Riepilogo
Il sensore a microonde CW da 5,8 GHz PD-MV1029A è un interruttore di rilevamento a microonde digitale con rilevamento portata di 360° e una frequenza operativa di 5,8 GHz. L'applicazione di Principio Doppler per trasmettere e ricevere segnali, utilizza il centro di controllo MCU (micro unità di controllo), calcola con precisione il punto zero della potenza l'onda sinusoidale della rete e il passaggio al punto zero migliorano l'impatto resistenza, ridurre notevolmente il tasso di fallimento. Aspetto squisito e struttura compatta, può essere collegato al carico in modo indipendente, oppure può farlo essere utilizzato in un alloggiamento non metallico, come all'interno di una lampada, e in altro prodotti elettrici. È ampiamente utilizzato in corridoi, servizi igienici, ascensori, abitazioni o altre aree pubbliche per la tutela della sicurezza o il risparmio energetico. È il la scelta perfetta per la tua vita intelligente.
Specifiche
| Fonte di energia | 100-240 V CA, 50 Hz |
| Carico nominale | Massimo 1000 W (220-240 V CA) 400 W massimo (100-130 V CA) |
| Sistema HF | Onda elettrica CW da 5,8 GHz (frequenza centrale), banda ISM |
| Campo di rilevamento | 3-9 m (raggio) (regolabile) |
| Impostazione dell'ora | 8sec-10min (regolabile) |
| Controllo della luce | 10-300LUX~ diurno (regolabile) |
| Angolo di rilevamento | 360° (installazione a soffitto) |
| Altezza di installazione | 2,5 ~ 3,5 m |
| Consumo energetico in standby | <0,5 W |
| Temperatura di lavoro | -15°C~+70°C |
| Umidità di lavoro | <95%UR |
| Velocità di movimento del sensore | 0,6 m/s -1,5 m/s |
| Installazione seduta | per interni, montaggio a soffitto (montaggio a parete secondo necessità) IP20 |
Informazioni sul sensore
Funzione
Modalità di impostazione: potenziometroPotrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.
Indicatore LED:
(1) Quando si esegue qualsiasi regolazione dei potenziometri, l'indicatore LED si accende.
(2) Quando si esegue qualsiasi regolazione dei potenziometri, 1 secondo dopo aver terminato la regolazione, l'indicatore LED lampeggia due volte e si spegne, quindi il sistema memorizzerà e calcolerà automaticamente la funzione esatta della regolazione.
Fai attenzione!
Mantenere il potenziometro lento durante la rotazione, poiché il sistema calcolerà costantemente in base alla posizione regolata, troppo velocemente potrebbe causare la perdita della posizione ottimale!
-
(1)Impostazione dell'intervallo di rilevamento (sensibilità)
Campo di rilevamento è il termine usato per descrivere i raggi del fare un cerchio approssimativo sul terreno quando installato sul altezza di 2,5 m. Girare completamente in senso antiorario è il minimo distanza, completamente in senso orario è il massimo. Se la statura della persona, la figura e la velocità di movimento cambiano, anche il rilevamento lo farà cambiamento, cioè la velocità maggiore porterà a quella più breve distanza di rilevamento.
Nota: quando l'utente lo utilizza, regolare la sensibilità del prodotto in base a posizione appropriata da utilizzare e non regolare la sensibilità il prodotto al massimo, in modo da evitare malfunzionamenti causati dal vento soffiando su tende, alberi, animali, reti elettriche e apparecchiature elettriche causato dalla normale interferenza di avvio dovuta all'eccessiva sensibilità. Quando lo è scoperto che ci sono errori ordinari nell'uso del prodotto, l'utente può provare a ridurre adeguatamente la sensibilità per verificare se è migliorata. -
(2)Impostazione del controllo della luce
Il valore dell'illuminamento di lavoro può essere regolato nell'intervallo di 10-300LUX~ diurno, impostato per controllare l'induzione soglia di controllo avvio luce ambiente, in senso antiorario rotazione fino alla fine, il valore di illuminamento di lavoro è di circa 10LUX; Ruotare in senso orario a metà, può essere selezionato nel gamma di 10-300LUX; Continuare a ruotare fino alla fine, il il valore di illuminazione di lavoro è diurno (24 piccoli non sono influenzati dall'illuminazione). Durante il test o la regolazione dell'area di rilevamento durante il giorno questa manopola deve essere ruotata in senso orario fino in fondo, e no non importa quanto sia intensa la luce ambientale, il sistema è in uno stato di rilevamento e induzione.
-
(3) Impostazione dell'ora
Quando il target rilevato si sposta, l'uscita di rilevamento sarà attivato e una volta che il bersaglio smette di muoversi, il sistema lo farà spegnere automaticamente l'uscita in base alla fine del impostare il tempo di ritardo (impostazione del tempo: la freccia che punta su "-" è il minimo 8 secondi; freccia che punta a "+" il massimo è 10 minuti). Durante il processo di uscita dell'induzione, il movimento effettivo le informazioni vengono rilevate nuovamente nell'area di rilevamento effettiva e il ritardo impostato viene aggiornato. Attendere 4 secondi dopo l'uscita del sistema spento prima di effettuare nuovamente il rilevamento.
Schema di collegamento
Collegare N, L con l'alimentazione; Collegare N, L’ con il carico.
Applicazioni
Il microonde può penetrare nei prodotti in vetro, plastica, ceramica e legno può essere installato in un certo spessore di vetro, plastica, ceramica e legno e altre superfici non metalliche. Ad esempio, applicato in lampade non metalliche prodotti con lampade con paralume, purché si segua lo schema elettrico corretto connessione, puoi facilmente trasformare le normali lampade in induzione automatica lampade.
Esistono più opzioni per l'uso effettivo. Puoi anche posizionarne uno o più PD-MV1029A direttamente all'interno del soffitto o del pavimento per controllare un corridoio. Promemoria caldo: la distanza di installazione tra due o più i prodotti devono essere superiori a 4 metri, altrimenti causerà mutuo interferenze che portano a malfunzionamenti.
| Colpa | Causa del guasto | Soluzione |
| Il carico non funziona. | L'illuminazione è impostata in modo errato | Regolare l'impostazione del carico. |
| Il carico è rotto. | Cambia il carico. | |
| L'alimentazione è interrotta. | Accendere l'alimentazione. | |
| Il carico funziona sempre. | Nella zona di rilevamento è presente un segnale continuo. | Controlla le impostazioni del zona di rilevamento. |
| Il carico funziona quando c'è nessun segnale di movimento rilevato. | La lampada non è installata correttamente, quindi il sensore non funziona rilevare segnali affidabili | Regolare nuovamente il luogo di installazione. |
| Il segnale in movimento viene rilevato dal sensore (movimento dietro il muro, movimento di piccoli oggetti, ecc.) | Controlla le impostazioni del zona di rilevamento. | |
| Il carico non funziona quando è stato rilevato un segnale di movimento. | La velocità di movimento è troppo elevata o il rilevamento definito l'area è troppo piccola. | Controlla le impostazioni del zona di rilevamento. |
Le seguenti situazioni porteranno a una reazione di errore.
1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Seleziona il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.
Le seguenti situazioni porteranno a una reazione di errore.
● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima dell'installazione e della rimozione operazioni.
● Eventuali perdite causate da un funzionamento improprio, il produttore non lo fa assumersi alcuna responsabilità.
Questo manuale riguarda la programmazione dei contenuti attuali di questo prodotto eventuali cambiamenti e modifiche al produttore senza preavviso! È severamente vietato copiare per qualsiasi motivo il contenuto del manuale di istruzioni altro scopo senza il permesso della società.
