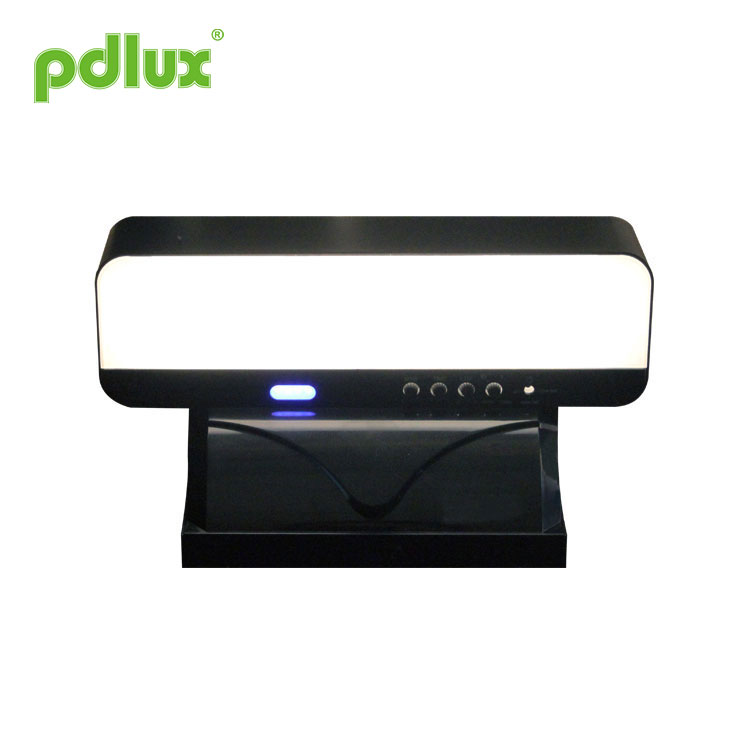

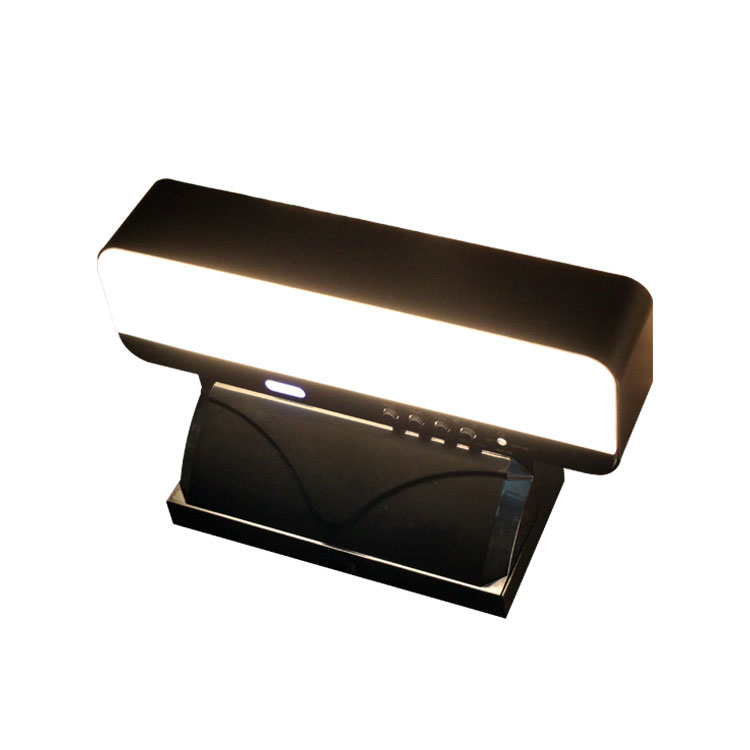

Lampada da parete con sensore di movimento HF

Lampada con sensore a microonde  PD-LED131

Taglia del prodotto

Riepilogo

Si tratta di un nuovo concept design di serie di installazioni a parete intelligenti con lampada a induzione a microonde a LED, funzione di illuminazione aggiuntiva per interruzione di corrente, alimentazione a batteria in standby. La parte di illuminazione è gestita automaticamente da un doppio sistema di alimentazione comunale e alimentazione a batteria di riserva. Quando l'alimentazione della rete elettrica viene interrotta, la batteria autofornita del sistema assumerà automaticamente l'alimentazione successiva e fornirà 5 W di potenza al sistema di lampade a induzione. L'alimentazione della batteria di standby può durare più di 1 ora e può anche essere regolata in base alla richiesta del cliente. Tuttavia, la durata della batteria in standby è inversamente proporzionale alla luminosità. Questo prodotto può essere ampiamente utilizzato in corridoi, servizi igienici, ingressi di ascensori e altri spazi con applicazioni di risparmio energetico.

Il prodotto è disponibile in due configurazioni: una lampada a induzione con doppio sistema AC/DC per la gestione delle emergenze; Una è una lampada con sensore intelligente senza funzioni di emergenza. I clienti possono scegliere la configurazione in base alle loro esigenze. È necessario scegliere le luci di emergenza nella maggior parte delle circostanze. Occasionali interruzioni di corrente senza illuminazione possono causare molti problemi e persino pericoli, quindi questo prodotto con luci di emergenza è una scelta saggia.

Il guscio del prodotto adotta un corpo in lega di alluminio, un processo di cottura satinato e altre parti adottano tecnopolimeri anti-ultravioletti per PC, che migliorano notevolmente la durata del prodotto.

Specifiche

Alimentazione: 220-240 V CA, 50/60 Hz
LED nominale: 8 W/16 W max. (CA) 5 W max. (CC)
Potenza di ricarica: 5 W max.
Sistema HF: 5,8 GHz
Batteria: batteria al litio da 3,7 V/1800 mAh (18650)
Tempo di illuminazione continua: ≥60min
Potenza di trasmissione: <0,2 mW
Angolo di rilevamento: 180°
Impostazione dell'ora: da 10 secondi a 12 minuti (regolabile)
Campo di rilevamento (22 ℃): 1-5 m (raggi) (regolabile)
Controllo della luce: <10-2000LUX (regolabile)
Altezza di installazione: 1,5-3 m
Quantità LED: 72 pezzi (2835)
Temperatura di funzionamento: -20~+55℃
Temperatura di funzionamento: -10 - +40°C
Velocità di movimento della sonda: 0,6-1,5 m/s
Umidità relativa: <93%RH
Consumo energetico statico: <0,5 W

Nome di ciascuna parte

Informazioni sull'induzione

Metodo di impostazione dei parametri: potenziometro

Le seguenti impostazioni potrebbero richiedere più modifiche per soddisfare i tuoi requisiti.

(3)Impostazione della distanza di rilevamento (sensibilità)

Il raggio di rilevamento è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore a un'altezza di 3 m, ruotare il controllo della portata completamente in senso antiorario per selezionare la portata minima (raggi di circa 1 m). e completamente in senso orario per selezionare la portata massima (raggio di circa 5 m).

Nota: questo valore dell'intervallo di rilevamento è misurato dal corpo di una persona alta 1,6~1,7 metri, di corporatura media e con una velocità di camminata di 1,0~1,5 metri/secondo. Se cambiano l'altezza, la forma e la velocità di camminata del corpo umano, cambierà anche la distanza di rilevamento.

Avviso: quando si utilizza il prodotto, regolare la sensibilità del prodotto nella posizione appropriata, non regolare la sensibilità del prodotto al massimo, per evitare un funzionamento improprio causato dal vento, tende, foglie, piccoli animali, rete elettrica e apparecchiature elettriche, che potrebbero causare che il prodotto non funzioni correttamente. Quando si riscontra che il prodotto non funziona correttamente, l'utente può provare ad abbassare adeguatamente la sensibilità prima di eseguire il test. Prima o durante l'installazione del prodotto, se viene eseguito il test funzionale, il personale deve lasciare l'area del sensore del prodotto e non camminare per evitare il funzionamento continuo del sensore dovuto al movimento umano.

Promemoria amichevole: la distanza di installazione di due o più prodotti deve essere superiore a 4 metri, altrimenti causerà interferenze reciproche e porterà a malfunzionamenti.

(3)Impostazione del ritardo

Può essere impostato nell'intervallo da 10 secondi (in senso antiorario verso il basso) a 12 minuti (in senso orario verso il basso) e il cronometraggio verrà riavviato quando viene rilevato il segnale in movimento prima che il valore di illuminazione finale sia all'incirca il giorno in cui il senso orario la rotazione è alla fine.

Nota: dopo che la luce si è spenta, è necessario attendere quasi 2 secondi prima di poter essere nuovamente rilevata. Le luci si accenderanno solo quando a
il segnale viene rilevato allo scadere di questo tempo.

Uso corretto della regolazione del ritardo: viene utilizzata per regolare il tempo di ritardo dall'accensione della luce allo spegnimento automatico dopo che il sensore rileva il movimento umano. Gli utenti possono adeguarsi in base alla domanda effettiva. In breve, grazie alla funzione di induzione continua dei prodotti a induzione a microonde, il sistema riavvia la temporizzazione di qualsiasi sensore prima della fine del tempo di ritardo e le luci non si spengono finché le persone si muovono all'interno del raggio di rilevamento. Pertanto, si consiglia agli utenti di ridurre il tempo di ritardo per ottenere un risparmio energetico

(3)Impostazione del controllo della luce

Il valore di illuminazione del lavoro può essere regolato su un intervallo <10-2000LUX.
Il valore di illuminazione di lavoro è di circa 10 LUX quando si ruota in senso antiorario verso il basso e di circa 2000 LUX quando si ruota in senso orario verso il basso. Quando si cammina durante il giorno per testare o regolare l'area di rilevamento, questa manopola deve essere ruotata in senso orario verso il basso.

% tempo di uscita della luminosità: quando è regolato su 0, non c'è semi-luminosità e la lampada a induzione è completamente spenta; Al contrario, il ritardo di induzione viene mantenuto al % di luminosità e il ritardo è determinato dalla posizione effettiva del potenziometro.

Nota: la percentuale di luminosità in uscita è divisa in: uscita temporale e uscita controllo luce. Quando il controllo della luce è >100Lux, la luce semiluminosa uscirà automaticamente dalla modalità di risparmio energetico.

Nota: quando si regolano le cinque manopole delle funzioni, non esercitare troppa forza perché le cinque manopole sono montate direttamente sul componente. Quando si regola il punto iniziale rispetto al punto finale, all'interno è presente un piccolo dispositivo di limite. Quando si utilizza troppa forza durante il funzionamento, il dispositivo di limitazione verrà danneggiato, determinando una rotazione di 360° senza ostacoli. Il suo limite di regolazione è di 230°, si prega di prestare attenzione.

Indicatore di tensione della batteria

È diviso in 4 livelli: 25%, 50%, 75% e 100%.
Durante il processo di ricarica, l'indicatore lampeggia.

Quando è pieno, l'indicatore è acceso.
Durante la scarica, quando la tensione della batteria diminuisce, le spie si spengono una alla volta; Quando l'indicatore della tensione al 25% inizia a lampeggiare, indica che la batteria sta per esaurirsi.
Quando la spia di questo prodotto è completamente accesa, non è necessario caricarlo, è necessario caricarlo solo quando la luminosità è al % e completamente spento.

La sezione singola può sostituire la batteria al litio 18650.

NOTA: assicurati che gli elettrodi positivo e negativo siano coerenti con l'etichetta durante l'installazione della batteria.

Connessione

L'installazione si basa sullo schema elettrico fornito.
N L - Potenza
- Terra

Installazione

(1) spegnere l'alimentazione.
(2) aprire il coperchio superiore e rimuovere la base prima dell'installazione.
(3) collegare il cavo di alimentazione al terminale in base al contrassegno del cablaggio.
(4) installare il coperchio inferiore nella posizione selezionata secondo la figura 1.
(5) fissa il corpo della lampada sulla base e installa il coperchio superiore.

1. Si prega di tenerlo lontano dalla portata dei bambini.
2. Si prega di evitare fuoco/alte temperature/luoghi umidi per l'installazione.
3. Si prega di confermare quando si spegne l'accesso al cavo di alimentazione.

Attenzione all'installazione

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.

3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

● Si prega di confermare con l'installazione professionale.

Questo manuale per il contenuto di questo prodotto verrà programmato al momento, non noteremo se ci sono aggiornamenti.
È severamente vietata qualsiasi riproduzione per altri scopi del contenuto del manuale di istruzioni senza il permesso dell'azienda
