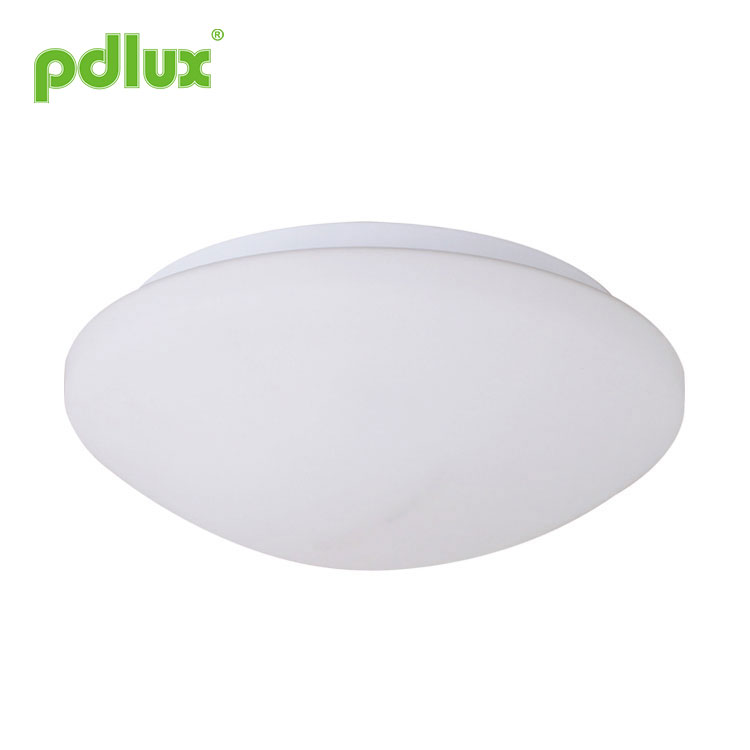

Istruzioni per la lampada con sensore a microonde PD-LED2006-ADS-N

Riepilogo

Si tratta di una lampada LED con sensore a microonde intelligente per montaggio a soffitto di nuova concezione. Sempre, sempre, aveva la funzione di alimentazione di emergenza in caso di interruzione di corrente. L'illuminazione è gestita automaticamente tramite alimentazione CA diretta o batteria di riserva, ovvero in caso di interruzione di corrente, la batteria di riserva sarà responsabile dell'alimentazione di 3,7 watt. Attraverso la luminosità del modello di emergenza all'interno dell'interruttore di selezione del modulo batteria, l'alimentazione sostenibile della batteria di backup è di 3 ore o più di 6 ore (l'utente può scegliere in base alle necessità 3 o 6 ore di illuminazione. È ampiamente utilizzato a scuola, in ufficio, mercato, corridoio, lavanderia, atrio dell'ascensore, ecc.

Questo prodotto è progettato con due configurazioni: una è la lampada con sensore con la funzione di fornire alimentazione in emergenza e l'altra è la lampada con sensore intelligente senza la funzione di emergenza. Puoi effettuare l'acquisto in base alle necessità pratiche. Ma nella maggior parte dei casi, è necessario e saggio scegliere il primo, perché l'interruzione occasionale di corrente causerà problemi o addirittura pericolo.

Specifiche

Alimentazione: 220-240 V CA
Frequenza di alimentazione: 50 Hz
Sistema HF: 5,8 GHz
LED nominale: 16 W-18 W max.
Potenza in standby: 0,5 W max.
Potenza illuminazione di emergenza: 3,7 W max. (DC)
Potenza di ricarica: 6 W max.
Potenza illuminazione in standby: 1: 0%
2: 1,5 W (luminosità 10%)
3: 2 W (luminosità 20%)
4: 2,8 W (luminosità 30%)
Batteria: batteria al litio da 7,4 V/2000 mAh (18650x2PCS)
Temperatura di funzionamento: -20~+55℃
Tempo di illuminazione continua: ≥180 min (3,7 W)
≥360 minuti (1,8 W)
(quando l'alimentazione a batteria)
Impostazione dell'ora: da 6 secondi a 12 minuti (regolabile)
Campo di rilevamento: 1-7 m (raggi) (regolabile)
(Altezza di installazione: 2,5 m)
Controllo della luce: luce diurna 10LUX (regolabile)
Angolo di rilevamento: 360°
Flusso luminoso: 900lm-1000lm
Altezza di installazione: 2,5-4,5 m (montaggio a soffitto)
Quantità LED: 36 pezzi x 0,5 W
Specifiche LED: 2835

Informazioni sul sensore

Funzione
Modalità di impostazione: potenziometro
Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

(1)Impostazione del campo di rilevamento (sensibilità)

Il raggio di rilevamento è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore a un'altezza di 2,5 m, ruotare il controllo della portata completamente in senso antiorario per selezionare la portata minima (raggio di circa 1 m) e completamente in senso orario per selezionare la portata massima (raggio di circa 7 m).

NOTA: la distanza di rilevamento sopra indicata viene ottenuta nel caso di una persona alta tra 1,6 e 1,7 m con figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la figura e la velocità di movimento della persona cambiano, cambierà anche la distanza di rilevamento.
In diversi casi, la sensibilità delle luci presenta alcune deviazioni.

Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato da parte di foglie e tende mosse dal vento, piccoli animali o dall'interferenza di energia elettrica rete e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo. Quando il prodotto è installato o prima dell'installazione, quando ne provi la funzione, allontanati dall'area del sensore del prodotto e non spostarti per evitare il movimento del corpo umano causato dal funzionamento continuo del sensore.

Attenzione!
• In circostanze diverse, la distanza di rilevamento avrà delle deviazioni; Ad esempio, la struttura in metallo e vetro dell'edificio o la struttura della casa con case in legno sarà diversa dalla distanza di rilevamento.
• Quando l'utente dopo l'installazione esegue il debug dell'induzione per regolarsi in base alla necessità della distanza di rilevamento. Nell'ambiente di installazione non è consentito avere tende svolazzanti o porte a ribalta, altrimenti causerà false azioni.
• Un sensore di luce integrato per rilevare il giorno e la notte, se non è possibile installare la lampada in un ambiente con luce naturale, la foto non funzionerà, una conseguenza diretta del fatto che le luci diurne sono facili da induzione, portano a inutili sprechi di energia . Non regolare una sensibilità troppo elevata, dura quanto l'uso del raggio di rilevamento della lattina, evitare che non abbia nulla a che fare con il rilevamento di oggetti in movimento che causano azioni false.

(2) Impostazione dell'ora

Ritardo: mini: 6 secondi massimo: 12 minuti. Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare la zona di rilevamento e per eseguire il test di camminata.

NOTA: durante il debug, una volta accesa la lampada a induzione, non c'è alcun movimento nell'area di rilevamento. Altrimenti la lampada non si spegnerà. Solo il timer mobile non dell'area di induzione è corretto nella condizione del tempo di ritardo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento.

(3)Impostazione del controllo della luce

La soglia di risposta alla luce scelta può variare da circa 10LUX alla luce del giorno. Ruotalo completamente in senso antiorario per selezionare il funzionamento dal tramonto all'alba a circa 10 lux. Ruotarlo completamente in senso orario per selezionare il funzionamento con luce diurna all'incirca alla luce del giorno. La manopola deve essere ruotata completamente in senso orario quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno.

Quando l'illuminazione dell'ambiente supera il valore impostato del sistema, la lampada a induzione non funzionerà. Pertanto questo valore può essere impostato in base alla personalizzazione dell'utente.

Modalità luminosità standby 0% - 30%.

Quando la luce ambientale è inferiore a 50 lux, attivando la modalità, se non ci sono induzioni, l'impostazione predefinita entro il ritardo tra l'ingresso in una percentuale impostata dello stato di luminosità di standby, per mantenere questo stato fino al bersaglio rilevato ed entrare in uno stato di piena luminosità , se non si riesce a rilevare un bersaglio entro 4 ore e le luci si spengono.

Pulsante di luminosità in standby 0%-30%.

La luminosità può essere regolata tramite il pulsante allo 0% / 10% / 20% / 0% quattro luminosità in standby, la luminosità in standby predefinita è 0%, per la prima volta passare alla luminosità in standby del 10%, ogni volta che si preme in sequenza la luminosità in standby , al 30% dopo la luminosità in standby in base al ripristino allo 0% la luminosità in standby è di nuovo, in conformità con la legge.

Funzione indicatore

Indicatore rosso—— Indicatore di alimentazione CA: quando è collegato all'alimentazione CA, l'indicatore si accende.
Indicatore arancione—— Indicatore di carica: l'indicatore si accende durante la ricarica e si spegne quando è completamente carico.
Indicatore verde—— Indicatore di carica completa: batteria carica, l'indicatore si accende.
Istruzioni di guasto: indicatore di carica costantemente acceso; L'indicatore di carica completa lampeggia, ovvero non c'è batteria o la batteria è guasta.

Interruttore di selezione della luminosità in modalità di emergenza: tramite l'interruttore è possibile scegliere la luminosità della lampada in modalità di emergenza, fornire batterie di ricambio sostenibili in condizioni di luminosità normale per 3 ore, la batteria di backup in condizioni di bassa luminosità, può fornire un'alimentazione sostenibile per più di 6 ore.

Installazione

1. Si prega di tenerlo lontano dalla portata dei bambini.
2. Evitare temperature/umidità elevate e l'installazione di oggetti in movimento.
3. Prova a scegliere la luce naturale per raggiungere la posizione, utilizza il sistema del sensore ottico per rilevare la luce naturale, per garantire che il sistema di controllo della luce sia nelle normali condizioni di lavoro.
4. Confermare lo spegnimento dopo l'alimentazione, quindi installare.
5. Installare la funzione di rilevamento del test quando la sensibilità non viene trasferita al massimo. Purché l'ambito delle attività umane soddisfi l'induzione automatica

Difetto e soluzione

1. Di giorno, quando installato, è necessario portare il potenziometro di controllo in posizione giorno per impostare l'intervallo (ad esempio, in modalità notturna o per regolare il valore LUX del controllo della luce in base alle abitudini personali).
2.Quando la lampada si guasta, è necessario un controllo professionale.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
