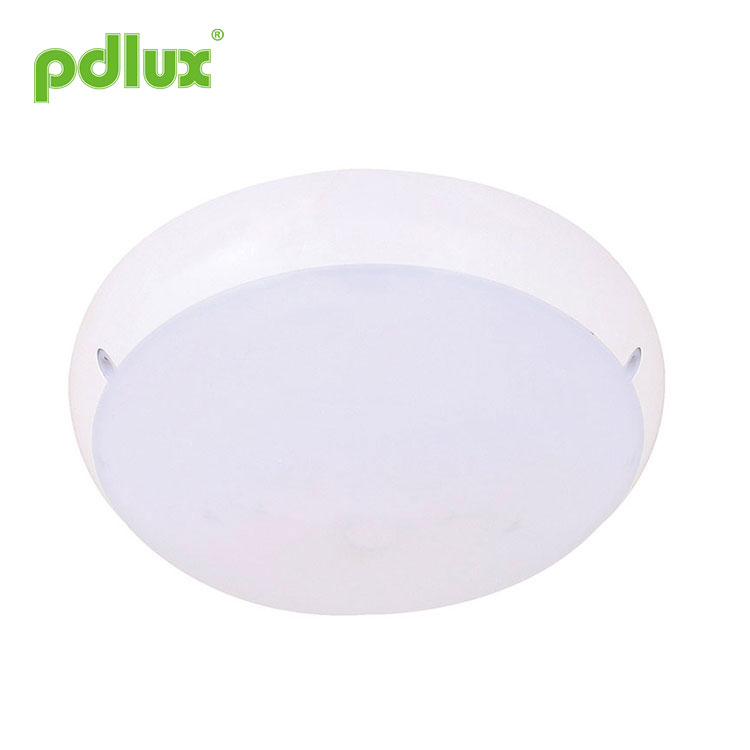

Plafoniera LED rotonda a montaggio superficiale

Istruzioni per la luce del sensore a microonde PD-LED-205-ADC

Riepilogo

Si tratta di una luce LED con sensore a microonde intelligente per montaggio a soffitto di nuova concezione, con la funzione extra di alimentazione in caso di emergenza. L'illuminazione è gestita automaticamente tramite alimentazione CA diretta o batteria di riserva, ovvero in caso di interruzione di corrente, la batteria di riserva sarà responsabile dell'alimentazione di 3,5 watt. Quando la luce è accesa, il flusso luminoso sarà superiore a 2300 lm, equivalente a quattro volte quello di una lampada a incandescenza da 60 watt (≈400 lm). La batteria di backup può fornire alimentazione continua per più di 3 ore o anche di più nella modalità di risparmio energetico del sensore. È ampiamente utilizzato nei corridoi, nelle lavanderie, nell'atrio degli ascensori, ecc. Questo prodotto è progettato con due configurazioni: una è la lampada con sensore con la funzione di fornire alimentazione in emergenza e l'altra è la lampada con sensore intelligente senza la funzione di emergenza. Puoi effettuare l'acquisto in base alle necessità pratiche. Ma nella maggior parte dei casi, è necessario e saggio scegliere il primo, perché l'interruzione occasionale di corrente causerà problemi o addirittura pericolo.

Specifiche

Alimentazione: 120-277 V CA, 50/60 Hz
LED nominale: 24 W max. (CA)
3,5 W massimo (CC)
Potenza di ricarica: <4 W max. (luce spenta e luce accesa)
Capacità secondaria: 100 W max.
Temperatura di lavoro: -20-+55℃
Sistema HF: 5,8 GHz
Batteria: batteria al litio da 7,4 V/2000 mAh
Tempo di illuminazione continua: ≥180min
Potenza di trasmissione: <0,2 mW
Impostazione dell'ora: da 10 secondi a 30 minuti (regolabile)
Campo di rilevamento: 2-10 m (raggi) (regolabile)
Controllo della luce: 10-2000LUX (regolabile)
Angolo di rilevamento: 360°
Fattore di potenza: 0,9
Flusso luminoso: 2200lm(3000K) 2300lm(4000K)
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Parte della lampada
Quantità LED: 144 pezzi

Funzione di emergenza

Sensore di informazioni

Funzione
Modalità luminosità percentuale
Secondo le istruzioni a destra, tramite il selettore è possibile scegliere lo standard LUX (<100LUX o <200LUX) per attivare la luminosità percentuale. Quando la luminosità ambientale è inferiore a circa 100LUX o 200LUX, se non viene rilevato alcun segnale entro il tempo di ritardo preimpostato, la lampada entrerà in modalità luminosità 0%-30% e la manterrà fino al rilevamento del segnale. È possibile regolare la percentuale di luminosità tramite il pulsante, premi il pulsante una volta, la luminosità aumenterà del 10% con lo sfarfallio dell'indicatore di funzionamento una volta. quando la luminosità raggiunge il 30%, premi il pulsante una volta e tornerà alla luminosità dello 0%. Nella modalità semi-luminosità, quando la luce ambientale raggiunge il valore di controllo della luce per uscire, la modalità semi-luminosità terminerà automaticamente.

Funzione indicatore
Indicatore rosso—— Indicatore di alimentazione CA: quando è collegato all'alimentazione CA, l'indicatore si accende.
Indicatore arancione—— Indicatore di carica: l'indicatore si accende durante la ricarica e si spegne quando è completamente carico.
Indicatore verde—— Indicatore di carica completa: batteria carica, l'indicatore si accende.
Istruzioni di guasto: indicatore di carica costantemente acceso; L'indicatore di carica completa lampeggia, ovvero non c'è batteria o la batteria è guasta.

Spettrogramma

Modalità di impostazione uno: potenziometro
Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

(1)Impostazione del campo di rilevamento (sensibilità)

Il raggio di rilevamento è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore a un'altezza di 2,5 m, ruotare il controllo della portata completamente in senso antiorario per selezionare la portata minima (raggio di circa 2 m) e completamente in senso orario per selezionare la portata massima (raggio di circa 10 m).

NOTA: la distanza di rilevamento sopra indicata viene ottenuta nel caso di una persona alta tra 1,6 e 1,7 m con figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la figura e la velocità di movimento della persona cambiano, cambierà anche la distanza di rilevamento.
In diversi casi, la sensibilità delle luci presenta alcune deviazioni.

Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato da parte di foglie e tende mosse dal vento, piccoli animali o dall'interferenza di energia elettrica rete e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.

Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.

(2) Impostazione dell'ora

La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 10 secondi (ruotare completamente in senso antiorario) e un massimo di 30 minuti (ruotare completamente in senso orario).
Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare la zona di rilevamento e per eseguire il test di camminata.

NOTA: Dopo lo spegnimento della luce, sono necessari ca. 1 secondo prima che sia in grado di iniziare nuovamente a rilevare il movimento. La luce si accenderà in risposta al movimento solo una volta trascorso questo periodo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento.

(3)Impostazione del controllo della luce

La soglia di risposta alla luce scelta può essere infinitamente compresa tra circa 10 e 2000LUX. Ruotalo completamente in senso antiorario per selezionare il funzionamento dal tramonto all'alba a circa 10 lux. Ruotarlo completamente in senso orario per selezionare il funzionamento con luce diurna a circa 2000 lux. La manopola deve essere ruotata completamente in senso orario quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno.

Nota: non regolare eccessivamente i tre pulsanti funzionali. Questo perché i tre pulsanti funzionali erano collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti. Quando si regolano i pulsanti dall'inizio alla fine, la rotazione eccessiva danneggerà il fermo e porterà alla rotazione di 360°. girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.

Procedura di installazione

La nostra lampada ha la funzione di sincronizzazione, può anche chiamarla funzione "padrone e servitore".
"Master" è con la lampada del sensore, "Servant" è senza la lampada del sensore"
Quando la lampada "Master" si accende, si accenderà anche la lampada "Servant".
Quando la lampada "Master" si spegne, anche la lampada "Servant" si spegnerà.
Se hai bisogno di questa funzione, il metodo di connessione è questo:
N sta per padrone e servitore (N parallelo), L è per padrone, K è per servitore.

Difetto e soluzione

Dichiarazione FCC

1. Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta alle due condizioni seguenti:
(1) Questo dispositivo non può causare interferenze dannose.
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
2. Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare l'apparecchiatura.

NOTA: questa apparecchiatura è stata testata ed è risultata conforme ai limiti dei dispositivi digitali di Classe B, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questa apparecchiatura genera usi e può irradiare energia in radiofrequenza e, se non installata e utilizzata in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una installazione particolare. Se questa apparecchiatura causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure:

● Riorientare o riposizionare l'antenna ricevente.
● Aumentare la distanza tra l'apparecchiatura e il ricevitore.
● Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
● Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

1.Quando si lascia la fabbrica, la batteria è scollegata. Collegare la batteria quando si utilizza il prodotto.
2.Quando non si utilizza il prodotto o non si conserva il prodotto per un lungo periodo, scollegare la batteria.
3.Se necessario, è meglio scegliere la batteria dello stesso modello da sostituire.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.

Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
