Lampada LED a energia solare

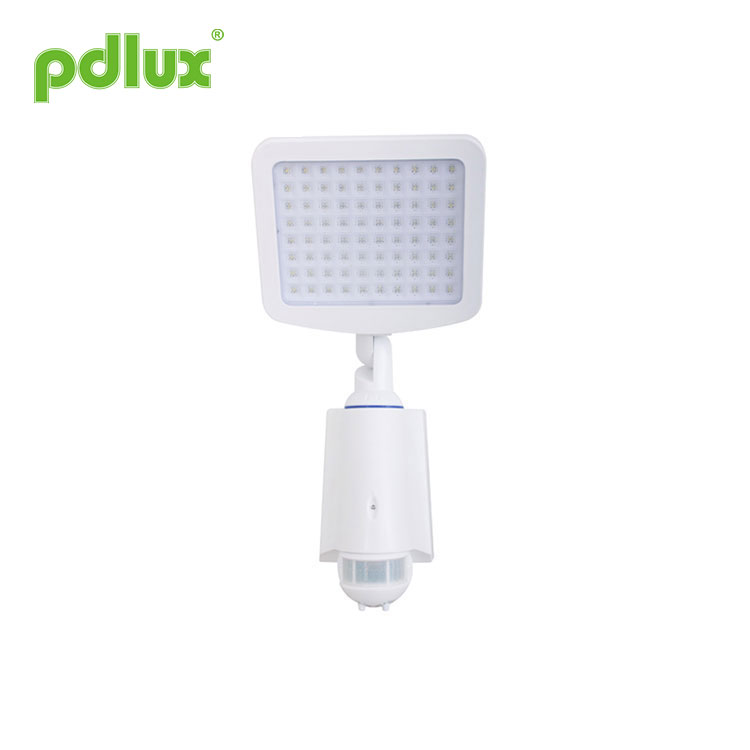

Istruzioni per la lampada con sensore di energia solare PD-SLL80(SM).

Cosa c'è dentro la confezione

• 24 luci a matrice LED con rilevatore di movimento
• Scheda caricatore solare
• Manuale d'uso

Nota: articoli da imballaggio

Nota: acquistare in base alla domanda.

introduzione

Grazie per aver acquistato LA LUCE DI SICUREZZA A 48 LED AD ALIMENTAZIONE SOLARE CON ATTIVAZIONE DEL MOVIMENTO
Con la sua configurazione semplice e il design leggero, la luce si adatta a tutte le tue esigenze di illuminazione. È stato realizzato per fornire molti anni di servizio utilizzando l'energia solare rispettosa dell'ambiente.

Specifiche

• Non smaltire la batteria nel fuoco. Ciò potrebbe provocare un'esplosione.
• Non esporre la luce al fuoco o al calore intenso poiché la batteria potrebbe esplodere.
• Non immergere in acqua.
• Non guardare mai direttamente la luce né puntarla negli occhi di un'altra persona.
• Seguire i suggerimenti di sicurezza adeguati per evitare di cadere dalla scala.
• Consultare la guida locale sulla sicurezza edilizia se necessario per l'installazione della lampada su un edificio.

Garanzia limitata di un anno

• Questa garanzia non si applica a danni derivanti da uso improprio o installazione/collegamento errati.
• La presente garanzia non copre accessori, lampadine, batterie, incidenti, alterazioni, uso o riparazione non autorizzati, negligenza, uso improprio, abuso, danni o difetti derivanti dalla normale usura (inclusi scheggiature, graffi sbiaditi, abrasioni o scolorimento dovuti all'uso o esposizione al sole) o mancata osservanza delle istruzioni per la cura e la manutenzione, incendi, inondazioni e cause di forza maggiore.
• Questa garanzia non include la responsabilità per danni incidentali o consequenziali.

Guida d'installazione

• La lampada deve essere installata su una superficie piana e stabile.
• Evitare di posizionare oggetti davanti al rilevatore di movimento che potrebbero influire sulle prestazioni di rilevamento.
• Evitare di installare la luce vicino a un condizionatore d'aria, un riscaldatore centralizzato o un sistema ad alta tensione.
• Evitare di posizionare la testa del rilevatore di movimento verso il traffico stradale o altri movimenti. Ciò si tradurrà in una falsa attivazione che spingerà la luce a illuminarsi eccessivamente e a consumare la batteria.
• Il rilevamento del movimento è più sensibile al movimento attraverso il dispositivo e meno sensibile al movimento che si avvicina o si allontana da esso (vedi le immagini di seguito).
• La scheda del caricatore solare deve essere posizionata in un'area soleggiata dove può essere raccolta la massima luce solare. In genere, la scheda solare deve essere rivolta in una direzione (sud) in cui la luce solare può caricare la scheda per almeno 3 ore al giorno (5 ore al giorno se dietro un vetro). Si consiglia di caricare la luce per 24 ore prima del primo utilizzo.
• Utilizzare un panno morbido e umido per pulire periodicamente (almeno una volta all'anno) la scheda del caricabatterie per evitare la riduzione della potenza erogata a causa dell'accumulo di polvere.

Regolazione dell'angolo intorno ALTA SENSIBILITÀ derivante dall'attività di movimento che attraversa il rilevatore. Regolazione dell'angolo di fluttuazione BASSA SENSIBILITÀ dall'attività di movimento in arrivo verso il rilevatore.

Spettrogramma

Procedura di configurazione rapida

1. Si prega di tenerlo lontano dalla portata dei bambini. 2. Questo prodotto può essere installato all'aperto, ma consigliamo di installarlo contro pioggia/tempesta e luci elevate.

1. Segna sulla parete il punto in cui desideri montare la luce.
2. Praticare tutti e quattro i fori.
Posizionare il supporto sulla parete con tasselli in nylon (se necessario) e viti.

3. Collegare la batteria secondo lo schema nella parte relativa alle avvertenze del manuale di istruzioni e montare il coperchio della batteria così com'era.
4. Far scorrere la luce nel supporto, quindi avvitare il bullone inferiore.

5. Montare la scheda solare con le viti. Regola la direzione.

6. Posizionare il pannello solare in una posizione soleggiata.

7. Regolare la direzione del rilevatore di movimento.

Può essere impostato su un intervallo compreso tra 8 secondi (rotazione in senso antiorario fino alla fine) e 3 minuti (rotazione in senso orario fino alla fine). Il timer conteggerà quando il sensore rileverà un segnale in movimento prima della fine dell'ultima volta, quindi ti consigliamo di sarebbe meglio impostare il tempo al minimo quando si effettua il test del raggio di rilevamento o il test di camminata. Nota: il sensore deve attendere 1 secondo per funzionare nuovamente dopo lo spegnimento della luce. Solo allo scadere del tempo, la luce si accenderà nuovamente quando verrà rilevato il segnale. Questo intervallo si riferisce ai raggi della regione circolare che appare sul terreno quando la lampada è installata a un'altezza di 2,5 m. Un raggio di rilevamento minimo (quasi 4 m in raggi) che ruota in senso antiorario fino alla fine. Un raggio di rilevamento massimo (quasi 15 m in raggi) ruotando in senso orario fino all'estremità.

ATTENZIONE: quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato. movimento dovuto al vento che muove foglie e tende, piccoli animali e movimento errato dovuto all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che dicono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, provare ad abbassare la sensibilità in modo appropriato, quindi testarlo.

Soluzioni per prevenire l'interferenza degli impulsi della rete elettrica sui prodotti:
A causa della differenza della rete elettrica di interferenza regionale, l'impulso dell'interferenza è incerto, quindi all'utente non è suggerito di regolare la sensibilità al massimo durante l'utilizzo. Suggerimento: installare e regolare la sensibilità alla distanza appropriata utilizzando, non impostare la massima sensibilità per evitare malfunzionamenti.

8. Regolare la direzione della testa della luce.

9. Inserire la spina del cavo dalla scheda solare nel
fondo della luce.
Assicurarsi che la spina del cavo sia completamente collegata.

Guida operativa

1. Installazione della batteria

Luce LED solare, tensione della batteria 7,4 V, 1800 mAh, angolo di rilevamento> 150 º, in piena illuminazione, tempo di lavoro continuo> 4 ore.

2. Modalità di test:

Prima del test, rimuovere le viti sul retro, quindi rimuovere il coperchio posteriore; collegare la batteria (1800mAH) alconnettori di alimentazione, il sistema verrà avviato e il LED rosso indicherà la luce accesa; la luce di indicazione LED si spegnerà dopoil sistema si sta riscaldando.

3. Statue “OFF”.

Il sistema sarà nel modello di “salvaguardia in caso di interruzione dell’alimentazione”. Nessuna funzione di rilevamento del movimento. Consuma <25UA.

4. Statue “AUTO”.

Il sistema accetterà la regolazione manuale per “Tempo di ritardo” e “Sensibilità”.
Il “tempo di ritardo” può essere regolato da 10 secondi a 3 minuti.
La “Sensibilità” può essere regolata su 15 m (22°C).
La luminosità delle luci a LED: all'esterno <10 LUX.

Quando i valori di controllo della luce esterna > 200LUX, il sistema spegnerà il sensore PIR;
Consumo energetico: <3MA
Corrente elettrica: 380~430 MA (quando tutte le luci sono completamente accese)
Quando la potenza è inferiore a <6,4 V, il sistema si spegne.
Quando la batteria è inferiore a 6,6 V, la spia LED lampeggerà ogni 30 secondi per un periodo di 8
ore, dopo 8 ore, la tensione non è completa per sostenere il lavoro.
Quando la potenza è inferiore a <6,2 V, il sistema entrerà in modalità "spegnimento", Corrente <25UA.

5. Statue “ON”.

Tutte le luci saranno accese se il sistema è stato impostato su “ON”. Il sistema ridurrà la luminosità a 70lux (≥
1/3 della luminosità originale) senza che venga rilevato alcun movimento per 8 minuti.
Corrente elettrica: 500~600MA
Quando la potenza è inferiore a <6,4 V, il sistema si spegne
Quando la batteria è inferiore a 6,6 V, la spia LED lampeggerà ogni 30 secondi per un periodo di 8
ore, dopo 8 ore, la tensione non è completa per sostenere il lavoro.
Quando la potenza è inferiore a <6,2 V, il sistema entrerà in modalità "spegnimento". Corrente <25UA.

6. Gestione dell'Oki

La tensione impulsiva è 9 V, la corrente elettrica massima è 650 MA.
Quando è collegato a un adattatore di alimentazione esterno, la spia LED lampeggerà una volta.

Qualche problema e modo risolto

1.Il carico non funziona:
a: Controllare se il cablaggio di collegamento dell'alimentazione e del carico è corretto;
b: Controlla se il carico è buono;
c: Controllare se la luce di lavoro impostata corrisponde alla luce ambientale.

2.La sensibilità è scarsa:
a: Controllare se ci sono ostacoli davanti alla finestra di rilevamento da effettuare per ricevere il segnale;
b: Controllare se la temperatura ambiente è troppo alta;
c: Controllare se la sorgente del segnale di induzione si trova nei campi di rilevamento;
d: Controllare se l'altezza di installazione corrisponde all'altezza mostrata nelle istruzioni;
e: Controllare se l'orientamento in movimento è corretto.

3.La lampada del sensore non può spegnere automaticamente il carico:
a: Controllare se c'è un segnale continuo nel campo di rilevamento;
b: Controlla se l'impostazione dell'ora è la più lunga;
c: Controllare se la potenza corrisponde alle istruzioni;
d: Controllare se la temperatura vicino alla lampada del sensore cambia ovviamente, ad esempio l'aria condizionata o il riscaldamento centralizzato, ecc.

1.Quando si lascia la fabbrica, la batteria è scollegata. Collegare la batteria quando si utilizza il prodotto.
2.Quando non si utilizza il prodotto o non si conserva il prodotto per un lungo periodo, scollegare la batteria.

Rimuovere la base di installazione
Svitare le due viti sul coperchio della batteria, quindi rimuovere il coperchio.

3. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
4.Si prega di non rimuovere o collegare altre lampade quando sono accese.
5.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

● Se utilizzato in ambienti diversi, non regolare la sensibilità al massimo.
Perché ciò potrebbe facilmente portare a un malfunzionamento.
● Si prega di confermare con l'installazione professionale.
● Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
● Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi. Durante la progettazione, abbiamo prestato attenzione a progetti ridondanti e adottato quote di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
