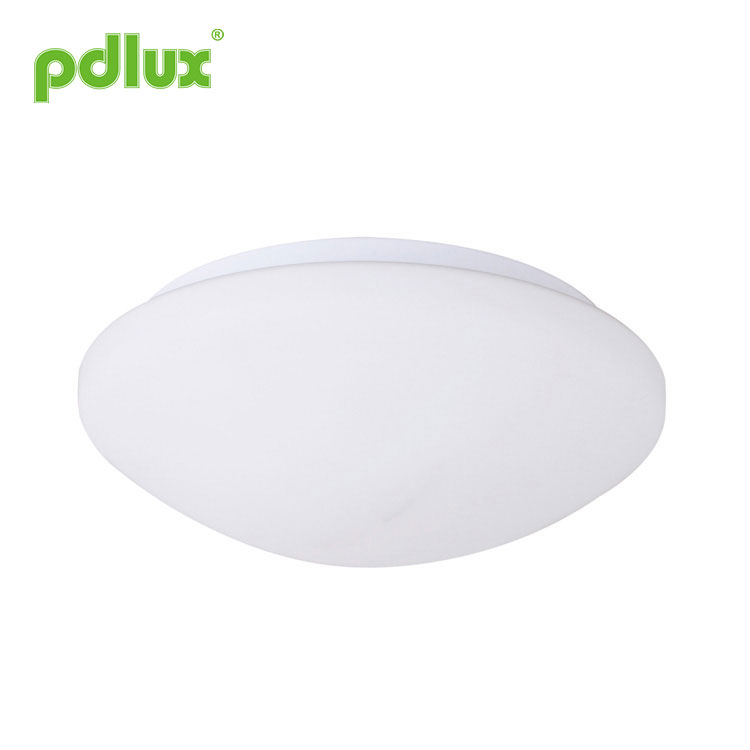

Plafoniera per camera da letto con regolazione intelligente

Istruzioni per la lampada con sensore a microonde PD-LED2042Z

Riepilogo

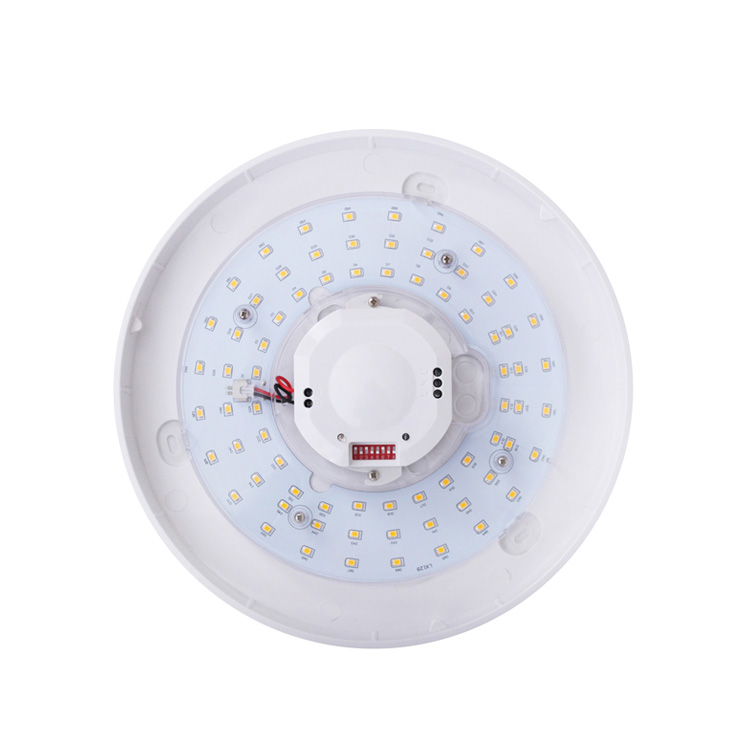

Si tratta di un sensore a microonde che commuta le luci a LED controllate, il sensore a microonde è integrato nella luce e contiene 72 LED ad alta luminosità all'interno, con una potenza totale di 10,5-12 watt. Quando la luce è accesa, il flusso luminoso sarà superiore a 550 lm, una lampada a incandescenza da 60 watt (≈400 lm) e la durata supera le 50.000 ore. Adottiamo questo sensibile sensore avanzato nel controllo dell'illuminazione, consentendo alla luce di accendersi automaticamente quando si arriva e di spegnersi automaticamente quando si esce. Oltre all'ampio utilizzo nelle scale dei corridoi, nel soggiorno e nelle camere da letto, può essere installato anche in bagno.

Nome di ciascuna parte

Specifiche

Alimentazione: 100-240 V CA
Frequenza di alimentazione: 50/60 Hz
Carico nominale: 10,5-12 W max.
Sistema HF: onda elettrica CW da 5,8 GHz, banda d'onda ISM
Potenza di trasmissione: <0,2 mW
Impostazione dell'ora: 15 secondi±3 secondi/1 minuto±10 secondi/
3min±30sec/10min±1min (regolabile)
Controllo luce: 10LUX-50LUX-200LUX-2000LUX
(regolabile)
Campo di rilevamento: 2m-6m-14m (diametro) (regolabile)
Angolo di rilevamento: 360°
Flusso luminoso: 550lm
Potenza in standby: circa 0,5 W
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Parte della lampada
Quantità LED: 72 pezzi
Specifiche LED: 2835

Informazioni sul sensore

Spettrogramma

Funzione

Modalità di impostazione uno: interruttore DIP

Come mostrato di seguito, con S1,S2 per impostare l'intervallo di rilevamento, S3,S4,S5 il tempo di ritardo, S6,S7,S8 il valore di controllo della luce. Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

(1)Impostazione del campo di rilevamento (sensibilità)

Il campo di rilevamento è il termine utilizzato per descrivere il diametro del getto approssimativamente circolare sul terreno quando installato ad un'altezza di 2,5 m. Per impostare l'interruttore su ON è "1", su OFF è "0". Leggere a destra la tabella corrispondente alla posizione dell'interruttore rispetto al campo di rilevamento.

Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato da parte di foglie e tende mosse dal vento, piccoli animali o dall'interferenza di energia elettrica rete e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.
Il movimento umano causerà l'induzione del sensore, quindi quando sei sotto il test di funzionamento, lascia la regione di induzione e non fare movimenti per impedire il funzionamento continuo del sensore.

Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.

(2) Impostazione dell'ora

Può essere definito da 12 secondi a 11 minuti.
Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il raggio di rilevamento e per eseguire il test di camminata. Per impostare l'interruttore su ON è "1", su OFF è "0". Leggere attentamente la tabella mostrata a destra corrispondente alla posizione dell'interruttore rispetto al tempo di ritardo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento.

(3)Impostazione del controllo della luce

Può essere definito nell'intervallo 10~2000 LUX.
Per impostare l'interruttore su ON è “1”, su OFF è “0”.
Leggi la tabella corrispondente alla posizione dell'interruttore mostrata a destra e al valore di controllo della luce.

1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.

Procedura di installazione

Difetto e soluzione

Nota: l'uscita ad alta frequenza di questo sensore è <0,2 mW, ovvero solo 5.000 della potenza di trasmissione di un telefono cellulare o dell'uscita di un forno a microonde.

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

●Confermare con l'installazione professionale.
●Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
