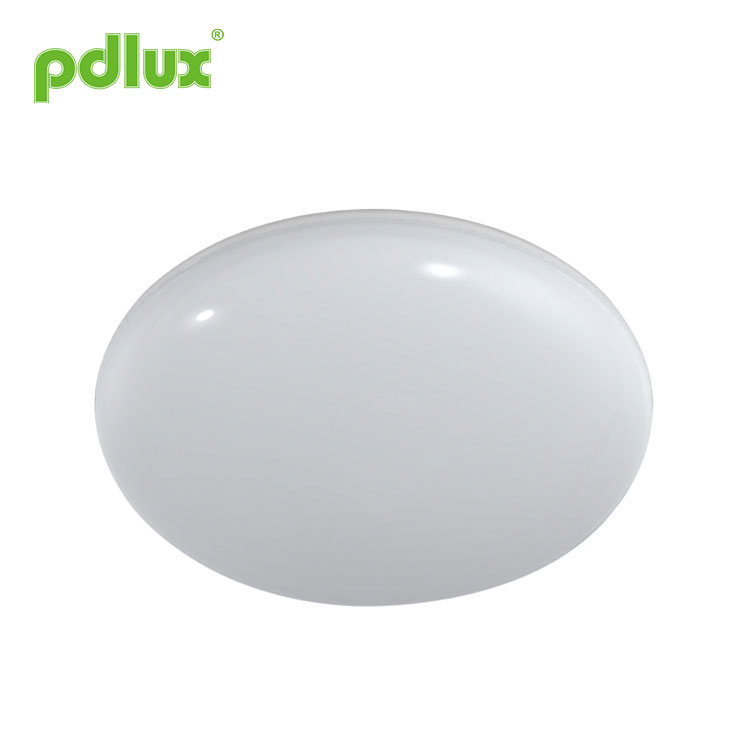

Lampada da soffitto rotonda in acrilico

Lampada con sensore a microonde Istruzioni PD-LED2036MDS

Riepilogo

Si tratta di una lampada LED con sensore a microonde, totalmente nuova e intelligente, con montaggio a soffitto. Quando la luce è accesa, il flusso luminoso sarà superiore a 1100 lm, equivalente a un terzo di quello di una lampada a incandescenza da 60 watt (≈400 lm). È ampiamente utilizzato nei corridoi, nelle lavanderie, nell'atrio degli ascensori e così via. La gestione intelligente del Il sistema migliora i vantaggi della stabilità e del risparmio energetico. L'MCU esaminerà automaticamente ciascun circuito e gestirà le informazioni rilevate in modo ragionevole. Quando non viene rilevato alcun segnale, il sistema avvierà la modalità di risparmio energetico e ridurrà progressivamente la potenza in uscita. La potenza minima è un decimo del valore massimo, il che, in larga misura, riduce il consumo energetico, abbassa la temperatura degli elementi riscaldanti e riduce la perdita di luce LED causata dall'alta temperatura. Pertanto, promuove l'affidabilità del prodotto e ne prolunga la durata.

Questo prodotto è progettato con due configurazioni: una è la lampada con sensore con la funzione di fornire alimentazione in emergenza e l'altra è la lampada con sensore intelligente senza funzione di emergenza. Puoi effettuare l'acquisto in base alle necessità pratiche. Ma nella maggior parte dei casi, è necessario e saggio scegliere il primo, poiché l'interruzione occasionale di corrente causerà problemi o addirittura pericolo.

Specifiche

Alimentazione: 100-240 V/CA 50/60 Hz
LED nominale: 16 W max.
Sistema HF: 5,8 GHz
Fattore di potenza: >0,9
Potenza di trasmissione: <0,3 mW
Potenza in standby: <0,9 W
Flusso luminoso: 1100 lm (bianco caldo)
1100 lm (bianco freddo)
Impostazione dell'ora: da 8 secondi a 12 minuti (regolabile)
Campo di rilevamento: 1-8 m (raggi) (regolabile)
Controllo della luce: 10-2000LUX (regolabile)
Angolo di rilevamento: 360°
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Materiale: Boden:PC Paralume:PC
Protezione:IP43,Classe2

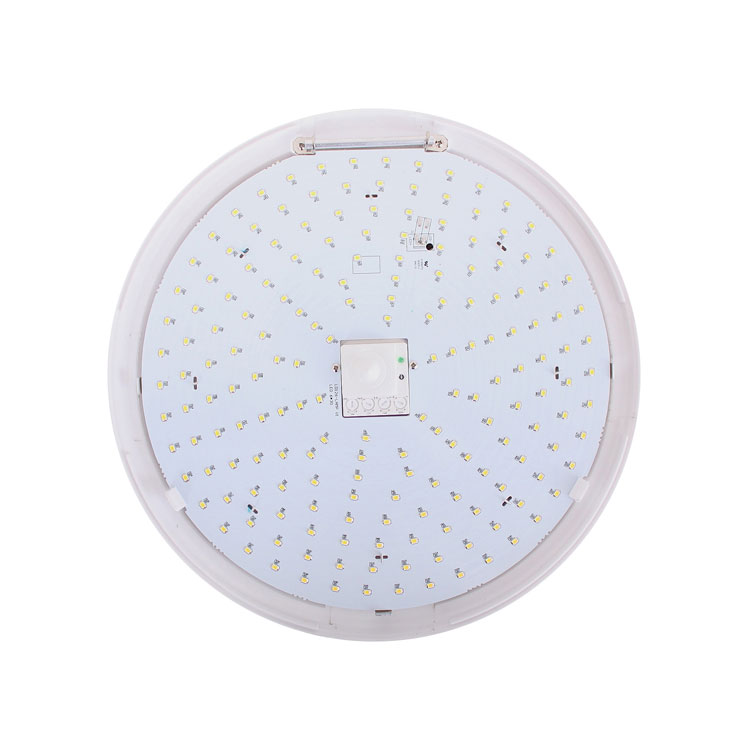

Quantità LED: 180 pezzi (T2835)
Temperatura di funzionamento: -10-+55℃

Informazioni sul sensore

Modalità di impostazione: potenziometro

Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

Impostazioni orario

La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 8 secondi (ruotare completamente in senso antiorario) e un massimo di 12 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare la zona di rilevamento e per eseguire il test di camminata.

Nota: dopo lo spegnimento della luce, sono necessari ca. 1 secondo prima che sia in grado di iniziare nuovamente a rilevare il movimento. La luce si accenderà in risposta al movimento solo una volta trascorso questo periodo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. Per facilitare l'installazione e la produzione, dopo la prima accensione, il ritardo di rilevamento per le prime tre volte sarà di 3 secondi, quindi si accede alla modalità normale (il tempo di ritardo specifico è soggetto al potenziometro). È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.
Avvertenza: durante il test di installazione, allontanarsi dalla lampada del sensore, poiché si accenderà una volta rilevato te o il personale di prova.

Mantieni una certa distanza dalla lampada del sensore durante il test, altrimenti la lampada del sensore si accenderà non appena ti rileverai nel raggio di rilevamento.

Impostazione del controllo della luce

La soglia di risposta alla luce scelta può essere infinitamente da ca. 10-2000lux. Ruotalo completamente in senso antiorario per selezionare il funzionamento dal tramonto all'alba a circa 10 lux. Ruotalo completamente in senso orario per selezionare il funzionamento con luce diurna a circa 2000 lux. La manopola deve essere ruotata completamente in senso orario quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno.

Luogo di installazione:
A causa dell'esistenza di un trasduttore di luce nella lampada del sensore, il trasduttore di luce deve rimanere in un luogo in cui la luce del giorno è sufficiente, d'altra parte dobbiamo evitare altre fonti di luce, altrimenti il ​​trasduttore di luce emetterà un giudizio improprio per l'ambiente raggio.
A causa delle esigenze dei diversi clienti, come posizione di installazione, lux e così via, la posizione della manopola del potenziometro è diversa. Se utilizzata, potrebbe essere necessario regolarla più volte per soddisfare le proprie esigenze.
Modificare la posizione della trasduzione della luce nella posizione in cui la luce del giorno è visibile.

Impostazione del campo di rilevamento (sensibilità)

Il raggio di rilevamento è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno. Dopo aver montato la luce del sensore a un'altezza di 2,5 m, ruotare il controllo di rilevamento completamente in senso antiorario per selezionare il raggio di rilevamento minimo (raggi di circa 1 m ) e completamente in senso orario per selezionare il raggio di rilevamento massimo (circa 8 m di raggio).

Nota: il raggio di rilevamento sopra indicato viene ottenuto nel caso di una persona alta tra 1,6 e 1,7 m con una figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la corporatura e la velocità di movimento della persona cambiano, cambierà anche la distanza di rilevamento.

ATTENZIONE: quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è possibile rilevare facilmente il movimento sbagliato. movimento dovuto al vento che muove foglie e tende, piccoli animali e movimento errato causato dall'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che sostengono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.

La distanza di rilevamento può moltiplicarsi per la riflessione sul campo elettromagnetico delle microonde da parte dei materiali metallici o di vetro. Pertanto, abbassare la sensibilità per raggiungere la distanza di rilevamento appropriata.
Non ruotare mai la manopola SENS al valore massimo per evitare il rilevamento degli errori. Anche l'ambiente circostante porterà ad azioni di errore, ad es. le automobili che passano o gli oggetti vaganti causati dal vento. I prodotti devono essere installati a più di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà un'azione di errore.

L'uso corretto del potenziometro di sensibilità: come mostra la fotografia, la manopola è specializzata nella regolazione della sensibilità. Durante l'uso, l'utente può regolare la manopola al centro. Naturalmente, durante il processo di utilizzo pratico, se ritieni che la sensibilità sia ok , non è necessario regolarlo. Se ritieni che sia basso, puoi regolarlo più in alto correttamente. A causa di alcuni ambienti che hanno portato ad azioni errate, come il passaggio di un'auto, il vento che fa volare oggetti e così via (come fig.4 fig5), consigliamo quindi di non regolare la sensibilità al massimo.

Nota: non regolare eccessivamente i tre pulsanti funzionali. Questo perché i tre pulsanti funzionali erano collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti. Quando si regolano i pulsanti dall'inizio alla fine, una rotazione eccessiva danneggerà il fermo e porterà alla rotazione di 360°. girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

Illuminazione dimmerabile in percentuale

Può essere definito nell'intervallo compreso tra 10% e 30%. Quando la luce ambientale è inferiore a 70 lux, il sistema avvia la modalità di attenuazione. Se non viene rilevato alcun segnale durante il tempo di ritardo, entrerà nell'illuminazione percentuale. Una volta rilevato il segnale, ripristina l'illuminazione al 100%. Uscirà automaticamente dalla modalità di attenuazione quando la luce ambientale supera i 100 lux. La modalità di attenuazione funziona in modo digitale e indipendente.

Quando si regola la manopola sul valore minimo, la funzione DIM si disattiva.
Quando si regola la manopola su un altro valore, la funzione DIM si attiva.

Ad esempio: la lampada è installata nella stanza, la funzione DIM è attiva.
Quando non c'è nessuno nella stanza, la lampada avrà una luminosità residua inferiore al 30% (la luminosità residua può essere regolata tramite la manopola DIM). La luminosità rudimentale continuerà fino a quando la luce ambientale > 70LUX, quando la luce ambientale > 70LUX, la luminosità rudimentale si spegnerà.
Forse hai una domanda: perché è 70LUX? Perché quando la luce ambientale è > 70 LUX, possiamo vedere più chiaramente e non è necessaria alcuna luminosità vestigiale, quindi impostiamo la disattivazione della luminosità vestigiale. E 70LUX è "impostazioni di fabbrica", possiamo adattarle in base ai requisiti del cliente prima della produzione.

Procedura di installazione

• Step2 Ruotare le manopole sulle condizioni ideali.
(Definire le impostazioni come indicato nella parte FUNZIONE sopra menzionata.).
• Passaggio 3 Svitare il paralume, aprire la piastra della lampada per esporre i fori di montaggio. (come fig.6)

• Passaggio 4 Posizionare la base del prodotto sul soffitto per eseguire il segno di foratura. (come fig.7)
• Passaggio 5 Installare il prodotto nel punto contrassegnato (come fig.8)

• Passaggio 6. Inserisci la vite di espansione in plastica nel foro praticato. (come fig.9)

La nostra lampada ha la funzione di sincronizzazione, può anche chiamarla funzione "padrone e servitore".
"Master" è con la lampada del sensore, "Servant" è senza la lampada del sensore"
Quando la lampada "Master" si accende, si accenderà anche la lampada "Servant".
Quando la lampada "Master" si spegne, anche la lampada "Servant" si spegnerà.

Se hai bisogno di questa funzione, il metodo di connessione è questo:
N sta per padrone e servitore (N parallelo), L è per padrone, L'è per servitore.

• Passaggio 7 Mettere la linea di alimentazione attraverso il foro della linea per collegarsi al cablaggio.
La parte inferiore della lampada e i lati di ciascuno hanno due fori per il cablaggio, scegliere uno dei terminali di accesso. (come fig.10)
• Passaggio 8 Fissare la base del prodotto nel punto selezionato con le viti.

• Passaggio 9 Coprire la piastra della lampada.
• Passaggio 10 Ruota e copre il camino sulla base.

• Utilizzare il processo di installazione degli accessori di installazione standard. (come fig.12)

Difetto e soluzione

Nota: l'uscita ad alta frequenza di questo sensore è <0,3 mW, ovvero solo 3300 della potenza di trasmissione di un telefono cellulare o dell'uscita di un forno a microonde.

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

●Confermare con l'installazione professionale.
●Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
