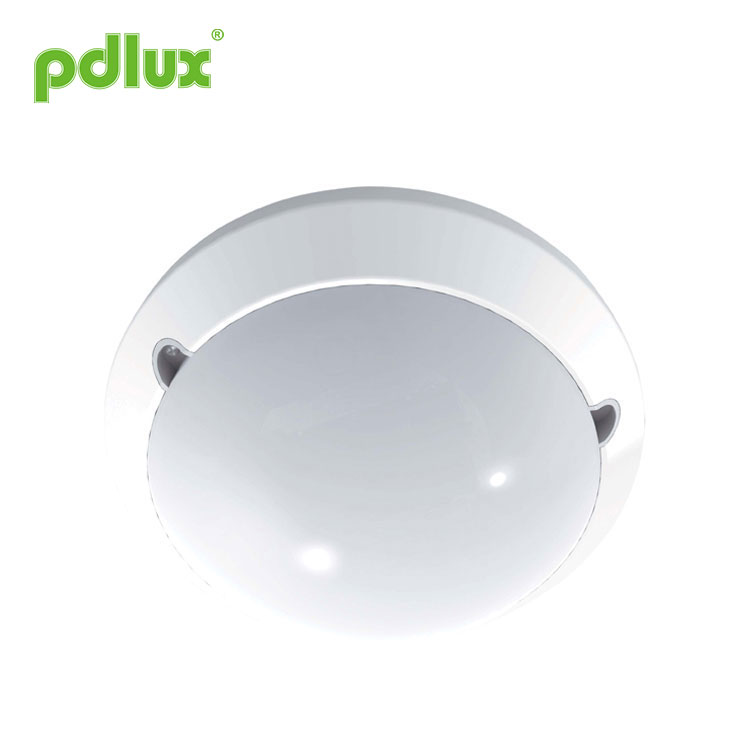

Plafoniera a LED con sensore di movimento a microonde radar

Istruzioni per la lampada con sensore a microonde PD-LED2004-G

Riepilogo

Si tratta di un sensore a microonde che commuta le luci LED controllate. Il sensore a microonde è integrato nella lampada e contiene 98 LED ad alta luminosità all'interno, con una potenza totale di 16 watt. Quando la luce è accesa, il flusso luminoso sarà superiore a 800 lm, equivalente al doppio di quello di una lampada a incandescenza da 60 watt (≈400 lm). L'interruttore del sensore a microonde è un nuovo tipo di interruttore automatico che viene dopo l'interruttore vocale e l'interruttore del sensore a infrarossi. il metodo di rilevamento presenta i seguenti vantaggi rispetto ad altri: 1. rilevamento senza contatto, 2. Adatto per ambienti sfavorevoli, immune a temperatura, umidità, rumore, aria, polvere, luce... 3. Capacità di interferenza RF, 4.

Potenza di trasmissione di soli 0,2 mW, non danneggerà il corpo umano. Installazione semplice + cablaggio facile.

Adottiamo questi sensibili sensori avanzati nel controllo dell'illuminazione, consentendo alla luce di accendersi automaticamente quando si arriva e di spegnersi automaticamente quando si esce. Oltre all'ampio utilizzo nelle scale del corridoio, nel soggiorno e nelle camere da letto, può anche essere installato nel bagno.

L'interruttore del sensore a microonde integrato può penetrare in plastica, vetro, legno. Può quindi essere installato in una lampada con guscio in vetro o plastica. Ciò consente l'applicazione dell'interruttore del sensore a microonde in diversi stili di luci per il controllo energetico. Ora, siamo in grado di fornire una varietà di lampade LED con sensore a microonde per soddisfare le esigenze di persone diverse con preferenze diverse.

Specifiche

Alimentazione: 100-240 V/CA
Frequenza di alimentazione: 50/60 Hz
Carico nominale: 16 W max. (230 V/CA 50 Hz)
Sistema HF: onda elettrica CW da 5,8 GHz, banda d'onda ISM
Potenza di trasmissione: <0,2 mW
Impostazione del tempo: da 14 secondi (S2=OFF) a 12 minuti (S1=ON) (regolabile)
Da 14 secondi (S2=OFF) a 30 minuti (S1=OFF) (regolabile)
Da 20 secondi (S2=ON) a 12 minuti (S1=ON) (regolabile)
Da 20 secondi (S2=ON) a 30 minuti (S1=OFF) (regolabile)
Campo di rilevamento: 1-10 m (raggi) (regolabile)
Controllo della luce: 10-2000LUX (regolabile)
Potenza in standby: <0,9 W
Angolo di rilevamento: 360°
Flusso luminoso: 800lm (bianco caldo)
830lm (bianco freddo)
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Peso: circa 1,43 kg
Parte della lampada

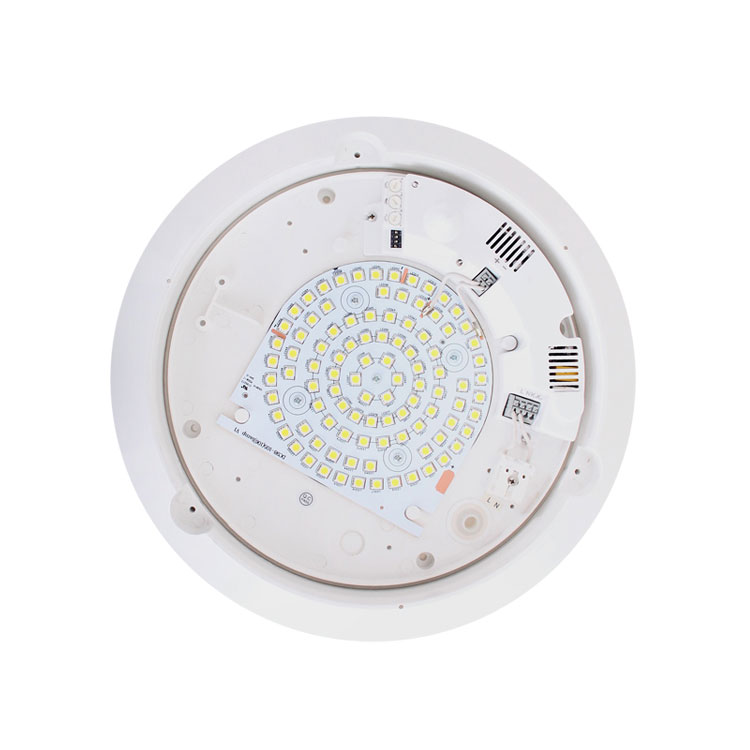

Quantità LED: 98 pezzi
Specifiche LED:T5050

Informazioni sul sensore

Spettrogramma

Quando la luce è accesa, il flusso luminoso sarà superiore a 800 lm, equivalente al doppio di quello di una lampada a incandescenza da 60 watt (≈400 lm).

Procedura di installazione

Nota: portare con sé i seguenti strumenti

• Passaggio 1 Svitare la vite per smontare il paralume (come segue:  il prodotto deve essere separato in due parti come A e B)

• Step2 Ruotare le manopole nelle condizioni ideali (come Fig.2)

Il circuito ha un interruttore di codice a quattro bit, è possibile scegliere quanto segue.

Quando la luminosità ambientale è inferiore a circa 100LUX (fonte di luce fredda), il dispositivo attiva la luce, se non viene rilevato alcun rilevamento dopo il tempo di ritardo preimpostato, la luce entrerà nello stato di luminosità del 10% e manterrà questa situazione finché non viene rilevato il rilevamento a metà modo, e poi la luce diventerà più brillante.

Puoi preimpostare la modalità Sempre acceso (efficace solo all'accensione), ovvero è l'interruttore di rete che controlla l'accensione o lo spegnimento della luce. Se accendi o spegni l'interruttore in breve tempo, funzionerà come un'illuminazione comune. Se accendi l'interruttore per un lungo periodo, la luce sarà costantemente accesa per circa 6 ore e poi entrerà nello stato di rilevamento. Per spegnere l'interruttore e quindi accenderlo, puoi riavviare la modalità Costantemente ATTIVA.

Impostazione del campo di rilevamento (sensibilità)

Portata è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore a un'altezza di 2,5 m, ruotare il controllo della portata completamente in senso antiorario per selezionare la portata minima (raggi di circa 1 m), e completamente in senso orario per selezionare la portata massima (raggio di circa 10 m).

NOTA: la distanza di rilevamento sopra indicata viene ottenuta nel caso di una persona alta tra 1,6 e 1,7 m con una figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la corporatura e la velocità di movimento della persona cambiano, cambierà anche la distanza di rilevamento.

In diversi casi, la sensibilità delle luci presenta alcune deviazioni.

Quando utilizzi questo prodotto, regola la sensibilità nella posizione appropriata di cui hai bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto lo faccianon funziona normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, rileva facilmente il movimento sbagliato causato dal vento, foglie e tende, piccoli animali e il movimento sbagliato causato dall'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che guidano il prodotto non funzionano normalmente!
Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.

La distanza di rilevamento può moltiplicarsi per la riflessione sul campo elettromagnetico delle microonde da parte dei materiali metallici o di vetro. Pertanto, abbassa la sensibilità per raggiungere la distanza di rilevamento appropriata. Non ruotare mai la manopola SENS sul valore massimo per evitare il rilevamento degli errori. Anche l'ambiente circostante porterà ad azioni errate, ad es. le automobili che passano o gli oggetti vaganti causati dal vento. I prodotti devono essere installati a più di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà un'azione di errore.

Impostazioni orario

La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 14 secondi (ruotare completamente in senso antiorario) e un massimo di 12 minuti (30 minuti) (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima che scada questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare la zona di rilevamento e per eseguire il test di camminata.

NOTA: Dopo che la luce si è spenta, sono necessari ca. 1 secondo prima che sia in grado di iniziare nuovamente a rilevare il movimento. La luce si accenderà in risposta al movimento solo una volta trascorso questo periodo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. Puoi definire il tempo di ritardo in base alle tue esigenze pratiche. Ma è meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel campo di rilevamento.

Impostazione del controllo della luce

La soglia di risposta alla luce scelta può essere infinitamente da ca. 10-2000lux.
Ruotarlo completamente in senso antiorario per selezionare il funzionamento dal tramonto all'alba a circa 10 lux.
Ruotarlo completamente in senso orario per selezionare il funzionamento con luce diurna a circa 2000 lux. La manopola deve essere ruotata completamente in senso orario quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno.

Nota: non regolare eccessivamente i tre pulsanti funzionali. Questo perché i tre pulsanti funzionali erano collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti. Quando si regolano i pulsanti dall'inizio alla fine, la rotazione eccessiva danneggerà il fermo e porterà alla rotazione a 360°. girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

• Passaggio 3 Posizionare la base del prodotto sul soffitto per eseguire il segno di foratura (come Fig.4)
• Passaggio 4 Installare il prodotto nel punto contrassegnato (come Fig.5)

• Passaggio 5 Inserisci la vite di espansione in plastica nel foro praticato (come Fig.6)
• Passaggio 6 Inserire la linea di alimentazione attraverso il foro della linea per collegarla al cablaggio (come Fig.7)

Schema di collegamento

K1 e K2 equivalgono a un interruttore, elettricità da L a K1, quindi uscita da K2. Collegare al carico, l'altra estremità di N. Il carico massimo è 200 W (220 V)

• Step7 Fissare la base del prodotto nel punto selezionato con le viti (come Fig.8)

• Step8 Fissare il paralume in PC sulla base con le viti (come Fig.9)

Difetto e soluzione

NOTA: l'uscita ad alta frequenza di questo sensore è <0,2 mW, ovvero solo 5000 della potenza di trasmissione di un telefono cellulare o dell'uscita di un forno a microonde.

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

●Confermare con l'installazione professionale.
●Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
