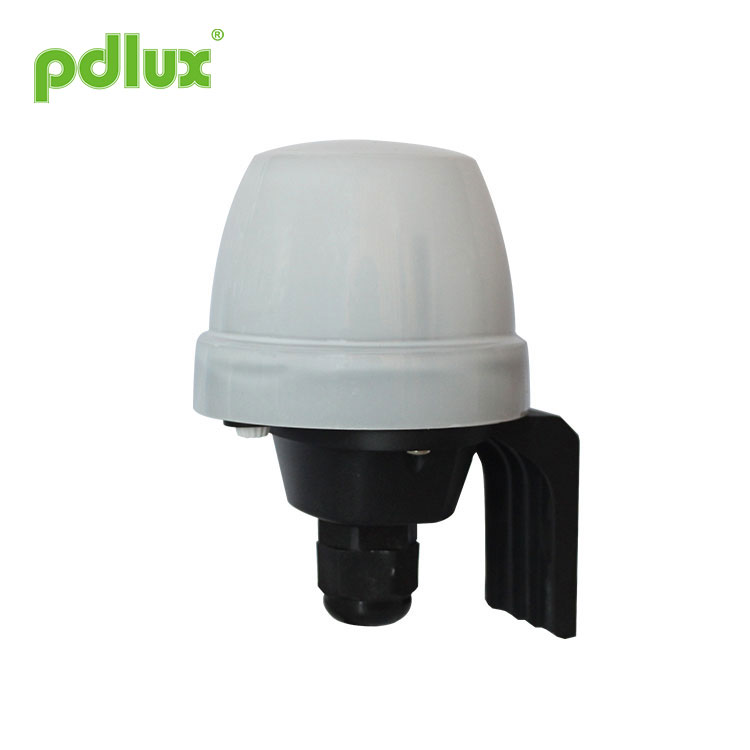

Interruttore sensore fotocellula impermeabile diurno e notturno

Istruzioni per il sensore di controllo della luce PD-D22-Z

Riepilogo

Questo interruttore sensore fotocellula impermeabile diurno e notturno è un prodotto ottico di controllo digitale avanzato, che può funzionare nell'intervallo 100-127 V CA 50/60 Hz o 220-240 V CA 50/60 Hz, che può essere acceso e spento automaticamente in base alla luce ambientale . Non è influenzato dalla temperatura ambientale e dall'umidità, non è solo comodo ma anche pratico. Può controllare il carico del lavoro notturno.

Utilizza l'MCU per calcolare con precisione le informazioni di commutazione e controllare con precisione l'apertura del relè allo zero dell'onda sinusoidale, aprendo così ciascun carico. Quando l'onda sinusoidale è zero, si evita il problema della corrente di spunto causato dalla modalità di controllo tradizionale quando l'onda sinusoidale viene aperta ad alta tensione, soprattutto quando il relè è danneggiato da corrente elevata causata dall'impatto ad alta tensione sul condensatore di grande capacità .

Questo prodotto adotta una funzione avanzata di calcolo della precisione digitale, che può collegare il carico quando l'onda sinusoidale è a potenziale zero, risolvendo così il problema della corrente di picco del carico, migliorando notevolmente la capacità di carico ed estendendo la durata del prodotto. L'ultimo metodo di controllo della tecnologia dei sensori di produzione di massa può controllare facilmente qualsiasi carico. È un prodotto di fascia alta. Sebbene il costo sia aumentato rispetto alla versione tradizionale, l'affidabilità e la durata del prodotto sono state notevolmente migliorate. Questo prodotto equivale a scegliere la tranquillità e scegliere la sicurezza.

Nota: interruttore di controllo della luce di superficie completamente digitale e di lunga durata: la durata può raggiungere i 5 anni.

Specifiche

Alimentazione: 100-127 V CA 50/60 Hz
220-240VAC 50/60Hz
Carico: 800 W (100 V-127 V CA 50/60 Hz)
1500 W (220-240 V CA 50/60 Hz)
Controllo della luce: <5Lux-20Lux (regolabile)

Funzione Quando la rotazione in senso antiorario raggiunge il minimo e la luce ambientale <5Lux, il carico sarà acceso. Quando la luce ambientale >30Lux, il carico sarà spento. Quando la rotazione in senso orario raggiunge il massimo e la luce ambientale <20Lux, il carico sarà acceso. Quando la luce ambientale>70Lux, il carico sarà spento.

Avviso

1. Davanti all'interruttore di controllo della luce non deve esserci alcun blocco che lo impedisca di ricevere la luce naturale;
2. Davanti all'interruttore di controllo della luce non devono esserci oggetti oscillanti;
3. Evitare di installare l'unità sotto la luce.

Schema di collegamento

collegare L e N con l'alimentazione;
collega L′ e N con il carico.

Installazione

Test 1.Utilizzare un opaco per coprire la finestra di rilevamento della luce durante i test diurni (figura 5). 2.Quando si copre questo opaco, il carico sarà attivo. 3.Quando si toglie questo opaco, il carico sarà spento. 4. Togliere l'opaco dopo il test.
