PDLUX lancia i moduli di rilevamento Doppler in banda X PD-V9H/PD-V9P/PD-V9S aggiornati, versione personalizzata senza pin opzionale

Ningbo PDLUX Electronic Technology lancia ufficialmente i raffinati sensori radar Doppler in banda X PD-V9 tra cui PD-V9H, PD-V9P e PD-V9S. Caratterizzata da vari layout dei pin e due opzioni di frequenza tradizionali oltre alla personalizzazione opzionale senza pin, la serie soddisfa diversi requisiti di layout PCB dei produttori di elettronica di tutto il mondo.

Differenziazione dei core: disposizione dei pin e selezione della frequenza

Tutti e tre i modelli presentano lo stesso circuito, antenna e prestazioni elettriche, con differenze solo nel passo dei pin e nella frequenza operativa per adattarsi agli standard radio regionali:

· PD-V9H:10,587 GHz±10 MHz (frequenza standard UE), X1=3,4 mm, X2=spaziatura pin 9,8 mm per la progettazione PCB europea e americana comune

· PD-V9P:10,525 GHz±20 MHz (frequenza universale mondiale), pin compatti X1=3 mm, X2=8,9 mm per risparmiare ingombro sul PCB

· PD-V9S:10,525 GHz±20 MHz, layout pin standard da 3,4/9,8 mm per la sostituzione diretta dei sensori legacy

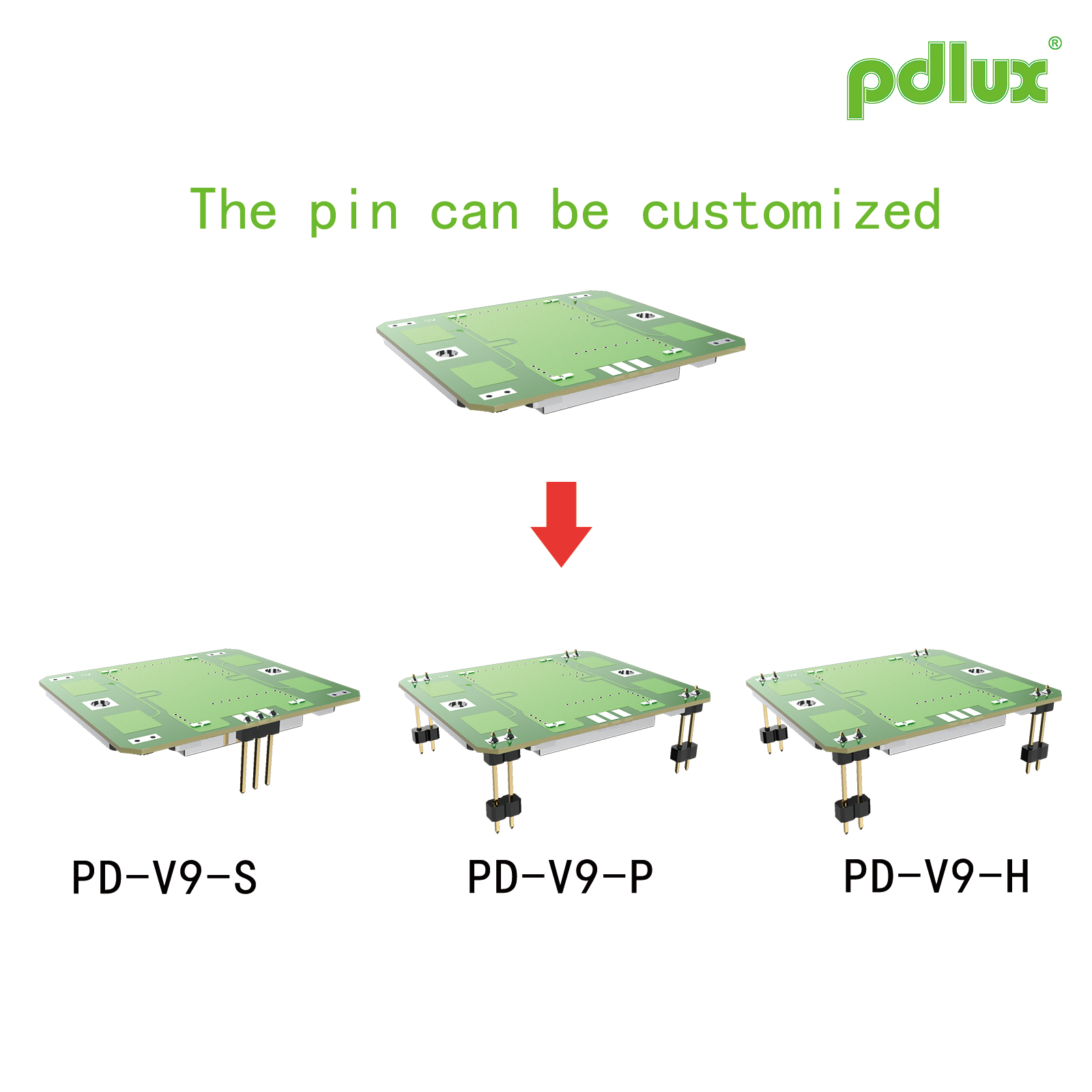

Opzione personalizzata:Su richiesta sono disponibili moduli nudi senza pin per il montaggio SMD; La dimensione X3 può essere personalizzata in base alle specifiche del cliente.

Specifiche superiori unificate per tutte le serie PD-V9

Costruita con oscillatore risonatore dielettrico DRO e antenna patch integrata, l'intera gamma condivide specifiche coerenti:

· Tensione di alimentazione: DC5V±0.5V, corrente tipica inferiore a 32mA; Modalità di alimentazione PWM supportata per un consumo energetico estremamente basso

· EIRP tipico: 13 dBm (20 mW), sensibilità di ricezione -90 dBc, seconda armonica ≤ -40 dBm

· Temperatura operativa: intervallo normale -30℃~+55℃, esteso da -40℃ fino a +80℃

· Angolo a fascio: 36° piano E, 72° piano H; angolo di montaggio flessibile disponibile

· Certificato RoHS e conforme a ETS 300 440 per l'approvazione del mercato globale

Ampi scenari applicativi

Ideale per porte automatiche, luci con sensori di movimento, allarmi di sicurezza, sensori di presenza IoT e apparecchiature di rilevamento della velocità. Quando si sostituiscono i vecchi moduli radar, gli utenti devono solo modificare il guadagno dell'amplificatore per risolvere i problemi di sensibilità senza la revisione del codice MCU, riducendo notevolmente i costi di sviluppo.
