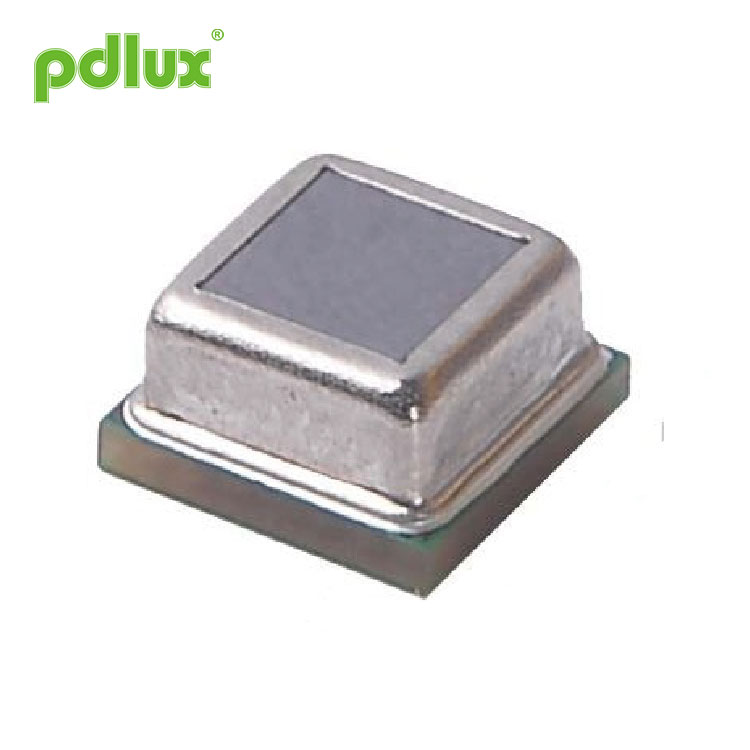

Quando il segnale infrarosso piroelettrico ricevuto dal sensore digitale a infrarossi antidisturbo binario MINI Dual-Element SMD supera la soglia di attivazione all'interno della sonda, viene generato un impulso di conteggio internamente. Quando la sonda riceverà nuovamente tale segnale, penserà di aver ricevuto il secondo impulso. Una volta ricevuti 2 impulsi entro 4 secondi, la sonda genererà un segnale di allarme e il pin REL avrà un trigger di alto livello.

Modello:PD-PIR-262LA-D

Invia richiesta

Sensore a infrarossi digitale antidisturbo binario SMD a doppio elemento MINI


Caratteristiche
Metodo di saldatura a rifusione SMD piccolo
Elaborazione del segnale digitale
Abilita la regolazione della potenza per risparmiare energia
Filtro integrato, forte anti-interferenza
Sensibilità, tempistica e controllo della luce regolabili
Bassa tensione, microconsumo di energia
Applicazione
Rilevamento del movimento a infrarossi
Internet delle cose
Indossabili
Elettrodomestici intelligenti, casa
Apparecchi di illuminazione intelligenti
Sicurezza, prodotti antifurto per autoveicoli
Sistema di monitoraggio della rete, ecc


Product and recommended pad size diagram of Sensore a infrarossi digitale antidisturbo binario SMD a doppio elemento MINI


Basic parameters of Sensore a infrarossi digitale antidisturbo binario SMD a doppio elemento MINI
Qualsiasi cosa oltre i valori nominali nella tabella seguente può causare danni permanenti al dispositivo. L'uso a lungo termine vicino al valore nominale può influire sull'affidabilità del dispositivo.

Parametri

Simbolo

min

Max

Unitàà

Nota

Voltaggio

VDD

2.2

3.7

V



Vista ad angolo



X=110°

Y=90°

°

L'angolo di campo visivo è a

valore teorico

Temperatura di conservazione

TST

-40

80



Rileva lunghezze d'onda

λ

5

14

m



Internal block diagram of Sensore a infrarossi digitale antidisturbo binario SMD a doppio elemento MINI


Condizioni di lavoro (T=25° C, VDD=3V, se non diversamente specificato)

Parametri

Simbolo

min

tipo

Max

Unitàà

Nota

Supply Voltaggio

VDD

2.2

3

3.7

V



Corrente di lavoro

IDD

9

9.5

11

A



Soglia di sensibilità

VSENS

90



2000

V



Uscita REL

Corrente di uscita bassa

IOL

10





mA

VOL<1V

Uscita ad alta corrente

IOH





-10

mA

VOH>(VDD-1V)

Tempo di blocco dell'uscita a basso livello REL

TOL



2



s

Non regolabile

Tempo di blocco dell'uscita ad alto livello REL

TOH

2



3600

s



Entra in SENS/ONTIME

Voltaggio input range



0



VDD/2

V

Il campo di regolazione è compreso tra 0V e VDD/2

Corrente di polarizzazione in ingresso



-1



1

A



Abilita OEN

Ingresso a bassa tensione

VIL

Tra 0,8 V-1,2 V

è l'area di isteresi

0.8

V

Livello di soglia da alto a basso di tensione OEN

Ingresso ad alta tensione

VIH

1.2





V

Tensione OEN livello di soglia da basso a alto

Inserisci la corrente

II

-1



1

A

Vss<VIN<VDD

Oscillatori e filtri













Frequenza di taglio del filtro passa-basso







7

Hz



Frequenza di taglio del filtro passa-alto







0.44

Hz



La frequenza dell'oscillatore sul chip

FCLK





64

kHz




Output trigger mode of Sensore a infrarossi digitale antidisturbo binario SMD a doppio elemento MINI

Quando il segnale piroelettrico infrarosso ricevuto dalla sonda supera la soglia di trigger all'interno della sonda, viene generato internamente un impulso di conteggio. Quando la sonda riceverà nuovamente tale segnale, penserà di aver ricevuto il secondo impulso. Una volta ricevuti 2 impulsi entro 4 secondi, la sonda genererà un segnale di allarme e il pin REL avrà un trigger di alto livello. .
Inoltre, finché l'ampiezza del segnale ricevuto supera più di 5 volte la soglia di trigger, è necessario un solo impulso per attivare l'uscita del REL. La figura seguente è un esempio di diagramma logico di trigger. In caso di più trigger, il tempo di mantenimento dell'uscita REL parte dall'ultimo impulso valido.



Impostazione della temporizzazione del pin ONTIME
Quando la sonda rileva il segnale di movimento del corpo umano, emetterà un livello alto sul pin REL. La durata di questo livello è determinata dal livello applicato al pin ONTIME (vedi tabella sotto). Se il dispositivo di alto livello REL ha più segnali di trigger generati, finché viene rilevato un nuovo segnale di trigger, il tempo REL verrà ripristinato e quindi la temporizzazione verrà riavviata.

1. La corrente di lavoro è correlata alla resistenza selezionata R. Maggiore è la resistenza, minore è la corrente di lavoro. La corrente media consumata da R durante il periodo di ritardo effettivo REL è: IR ≈ 0,75VDD/R. Durante il periodo di ritardo inefficace, R non consuma corrente. Se si hanno requisiti di consumo energetico elevati e si è spesso nel periodo di ritardo effettivo, si consiglia di utilizzare la modalità di temporizzazione REL digitale.


2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than VDD/2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. Nota: When using the digital REL timing method, the ONTIME pin voltage must not be higher than VDD/2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.


Ingranaggio del tempo

Setting time (s) (tipoical value)

Intervallo di tensione del pin TIME

 tipo

Valore consigliato del resistore divisore (precisione ±1%)









Resistenza di pull-up RH

Resistenza pull-down RL

1

2

0~1/32VDD

1/64VDD

Non pubblicato/1 M

0R

2

5

1/32VDD~2/32VDD

3/64VDD

1 M

51K

3

10

2/32VDD~3/32VDD

5/64VDD

1 M

82K

4

15

3/32VDD~4/32VDD

7/64VDD

1 M

124K

5

20

4/32VDD~5/32VDD

9/64VDD

1 M

165K

6

30

5/32VDD~6/32VDD

11/64VDD

1 M

210K

7

45

6/32VDD~7/32VDD

13/64VDD

1 M

255K

8

60

7/32VDD~8/32VDD

15/64VDD

1 M

309K

9

90

8/32VDD~9/32VDD

17/64VDD

1 M

360K

10

120

9/32VDD~10/32VDD

19/64VDD

1 M

422K

11

180

10/32VGG~11/32VGG

21/64VDD

1 M

487K

12

300

11/32VDD~12/32VDD

23/64VDD

1 M

560K

13

600

12/32VDD~13/32VDD

25/64VDD

1 M

634K

14

900

13/32VDD~14/32VDD

27/64VDD

1 M

732K

15

1800

14/32VDD~16/32VDD

29/64VDD

1 M

825K

16

3600

15/32VDD~16/32VDD

31/64VDD

1 M

953 K


Impostazioni di sensibilità

NO.

Tensione pin SENS

NO.

Tensione pin SENS



Voltaggio range (VDD)

Tensione centrale (VDD)



Voltaggio range (VDD)

Tensione centrale (VDD)

0

0~1/64

1/128

16

16/64~17/64

33/128

1

1/64~2/64

3/128

17

17/64~18/64

35/128

2

2/64~3/64

5/128

18

18/64~19/64

37/128

3

3/64~4/64

7/128

19

19/64~20/64

39/128

4

4/64~5/64

9/128

20

20/64~21/64

41/128

5

5/64~6/64

11/128

21

21/64~22/64

43/128

6

6/64~7/64

13/128

22

22/64~23/64

45/128

7

7/64~8/64

15/128

23

23/64~24/64

47/128

8

8/64~9/64

17/128

24

24/64~25/64

49/128

9

9/64~10/64

19/128

25

25/64~26/64

51/128

10

10/64~11/64

21/128

26

26/64~27/64

53/128

11

11/64~12/64

23/128

27

27/64~28/64

55/128

12

12/64~13/64

25/128

28

28/64~29/64

57/128

13

13/64~14/64

27/128

29

29/64~30/64

59/128

14

14/64~15/64

29/128

30

30/64~31/64

61/128

15

15/64~16/64

31/128

31

31/64~32/64

63/128


L'ingresso di tensione da SENS imposta la soglia di sensibilità, che viene utilizzata per rilevare la forza del segnale PIR in ingresso da PIRIN e NPIRIN. Quando collegato a terra, è la soglia di tensione minima e la sensibilità è la massima in questo momento. Qualsiasi tensione superiore a VDD/2 selezionerà la soglia massima. Questa soglia è l'impostazione di sensibilità più bassa per il rilevamento del segnale PIR, ovvero la distanza di rilevamento può essere la più piccola. Va sottolineato che la distanza di rilevamento del sensore a infrarossi non è correlata linearmente alla tensione di ingresso SENS. La sua distanza è correlata al rapporto segnale-rumore del sensore stesso, alla distanza dell'oggetto di imaging della lente di Fresnel, alla temperatura di fondo del corpo umano in movimento, alla temperatura ambiente, all'umidità ambientale e alle interferenze elettromagnetiche. E altri fattori formano una relazione complessa e multipla, ovvero il risultato dell'output non può essere giudicato da un singolo indice e il risultato del debug prevale nell'uso effettivo. Minore è la tensione del pin SENS, maggiore è la sensibilità e maggiore è la distanza di rilevamento. Ci sono un totale di 32 distanze di rilevamento tra cui scegliere e la distanza di rilevamento più vicina può raggiungere il livello di un centimetro. Nell'uso effettivo, il divisore di resistenza può essere utilizzato per regolare la sensibilità.


Impostazioni pin OEN

OEN è il pin di abilitazione per l'uscita REL. Quando OEN immette una bassa tensione, l'uscita REL è sempre bassa; quando OEN immette un'alta tensione, quando il pin PININ / NPIRIN rileva un normale segnale di attivazione del corpo umano attraverso il sensore, REL emette un livello alto fino a quando non c'è alcun segnale di attivazione del corpo umano e passa REL Dopo il tempo di temporizzazione, REL emette basso livello. Dopo un tempo di schermatura di circa 2 secondi, il segnale del corpo umano può essere nuovamente rilevato. Il pin OEN può essere collegato a fotoresistenza o fotodiodo per realizzare la funzione di non funzionare durante il giorno e lavorare di notte.

tipoical application circuit
Esempio di applicazione del triodo



Reflow soldering of Sensore a infrarossi digitale antidisturbo binario SMD a doppio elemento MINI
Istruzioni per la saldatura a rifusione del sensore
Durante la saldatura a rifusione, seguire la curva di temperatura mostrata nella figura sottostante. Tutto ciò che supera la temperatura di riflusso mostrata nella figura sottostante deve consultare preventivamente il tecnico di vendita.


Confezione


Nota: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

Nota for welding
Non superare la temperatura massima della curva di temperatura mostrata nella figura sopra, altrimenti potrebbe causare un degrado delle prestazioni del sensore.
Non ripetere la saldatura a rifusione e il riscaldamento e lo smontaggio ripetuti, che influiranno gravemente sulla durata e sulle prestazioni del sensore e non sono coperti dalla garanzia del prodotto.
Non utilizzare prodotti chimici corrosivi per pulire il filtro ottico (è possibile utilizzare etanolo assoluto), che potrebbero causare malfunzionamenti o guasti del sensore. Non utilizzarlo subito dopo aver montato il sensore, si consiglia di utilizzarlo dopo 1H.
Be careful not to touch the terminals with metal pieces or hands. Nota for welding:

Intervallo di temperatura (umidità) dell'ambiente operativo
> Temperature: Working temperature: -30℃~+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) Temperatura di conservazione: -40℃~ +80℃
> Umidità: Umidità di lavoro: ≤ 85%RH (non deve essere appannato o congelato)
Umidità di stoccaggio: ≤ 60%UR
> Per quanto riguarda la temperatura dell'ambiente di utilizzo e l'ambito di adattamento, si fa riferimento alla temperatura e all'umidità che possono far funzionare continuamente il sensore, non alla garanzia di lavoro continuo per la durata e la resistenza ambientale. Se utilizzato in un ambiente ad alta temperatura e alta umidità, il sensore accelera l'invecchiamento.

Other considerations of Sensore a infrarossi digitale antidisturbo binario SMD a doppio elemento MINI
> Potrebbero verificarsi malfunzionamenti a causa di disturbi elettrotermici quali elettricità statica, fulmini, telefoni cellulari, radio e luci ad alta intensità.
> Il prodotto terminale del cliente deve essere installato saldamente per evitare malfunzionamenti causati dal vento e dalle vibrazioni.
> Verrà danneggiato dopo forti vibrazioni o urti e causerà malfunzionamenti. Si prega di evitare vibrazioni o urti ad alta resistenza.
> Questo prodotto non è un prodotto impermeabile e antipolvere. Dovrebbe essere impermeabile, antipolvere, anticondensa e antigelo quando lo si utilizza.
> Se il gas corrosivo si volatilizza nell'ambiente di lavoro, causerà malfunzionamenti.
