Luce esterna con sensore a microonde

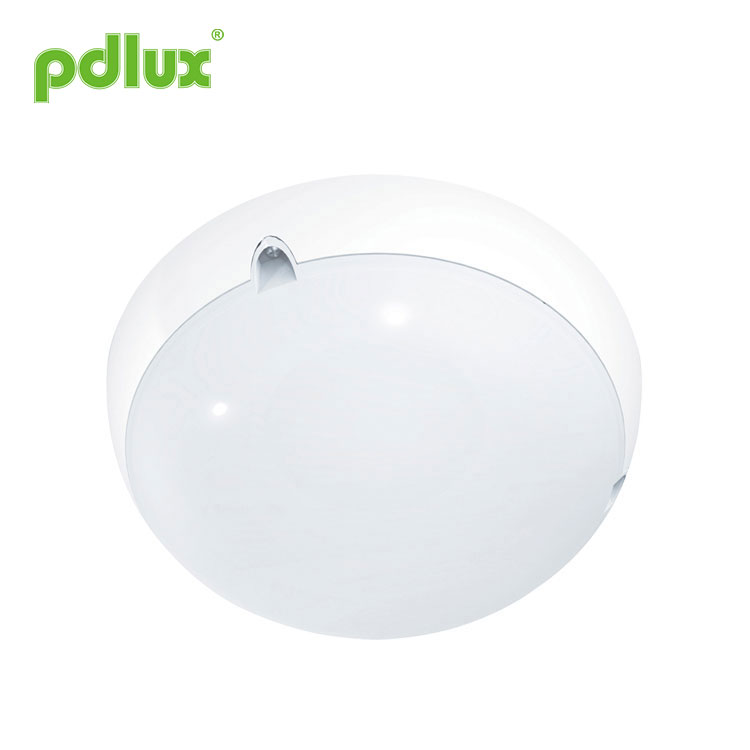

Istruzioni per la lampada con sensore a microonde PD-LED2003-G

Riepilogo

Si tratta di un sensore a microonde che commuta le luci LED controllate. Il sensore a microonde è integrato nella lampada e contiene 98 LED ad alta luminosità all'interno con una potenza totale di 16 watt. Quando la luce è accesa, il flusso luminoso sarà superiore a 1000 lm, equivalente a due volte quello di una lampada a incandescenza da 60 watt (≈400 lm). L'interruttore del sensore a microonde è un nuovo tipo di interruttore automatico che viene dopo l'interruttore vocale e l'interruttore del sensore a infrarossi. Il metodo di rilevamento presenta i seguenti vantaggi rispetto ad altri: 1. rilevamento senza contatto, 2. Adatto per ambienti sfavorevoli, immune a temperatura, umidità, rumore, aria, polvere, luce... 3. Capacità di interferenza RF, 4. Potenza di trasmissione solo 0,3 mW, non danneggerà il corpo umano. Installazione semplice + cablaggio facile.

Adottiamo questi sensibili sensori avanzati nel controllo dell'illuminazione, consentendo alla luce di accendersi automaticamente quando si arriva e di spegnersi automaticamente quando si esce. Oltre all'ampio utilizzo nelle scale del corridoio, nel soggiorno e nelle camere da letto, può anche essere installato. nel bagno.

L'interruttore del sensore a microonde integrato può penetrare in plastica, vetro, legno. Può quindi essere installato in una lampada con guscio in vetro o plastica. Ciò consente l'applicazione dell'interruttore con sensore a microonde in diversi stili di luci per il controllo energetico. Ora possiamo fornire una varietà di lampade LED con sensore a microonde per soddisfare le esigenze di persone diverse con preferenze diverse.

Specifiche

Alimentazione: 100-240 V/CA
Frequenza di alimentazione: 50/60 Hz
Carico nominale: 16 W max. (230 V/CA 50 Hz)
Sistema HF: onda elettrica CW da 5,8 GHz, banda d'onda ISM
Potenza di trasmissione: <0,3 mW
Impostazione del tempo: da 14 secondi (S2=OFF) a 12 minuti (S1=ON) (regolabile)
Da 14 secondi (S2=OFF) a 30 minuti (S1=OFF) (regolabile)
Da 20 secondi (S2=ON) a 12 minuti (S1=ON) (regolabile)
Da 20 secondi (S2=ON) a 30 minuti (S1=OFF) (regolabile)
Campo di rilevamento: 1-10 m (raggi) (regolabile)
Controllo della luce: <10 - >2000LUX (regolabile)
Potenza in standby: <0,9 W
Angolo di rilevamento: 360°
Flusso luminoso: 1030lm
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Peso: circa 1,24 kg
Parte della lampada
Quantità LED: 98 pezzi
Specifiche LED:T5050

Informazioni sul sensore

Spettrogramma

Procedura di installazione

• Passaggio 1 Svitare la vite per smontare il paralume (come segue: il prodotto deve essere separato in due parti A e B)

• Step2 Ruotare le manopole nelle condizioni ideali (come Fig.2)

Il circuito ha un interruttore di codice a quattro bit, è possibile scegliere quanto segue.

Quando la luminosità ambientale è inferiore a circa 100LUX (sorgente di luce fredda), il dispositivo attiva la luce, in caso contrariorilevamento dopo il tempo di ritardo preimpostato, la luce entrerà nello stato di luminosità del 10% e manterrà questa situazione fino a quandoc'è un rilevamento a metà strada e poi la luce diventerà più intensa.

È possibile preimpostare la modalità Costantemente ON (efficace solo all'accensione), ovvero è l'interruttore di rete che controllala luce per essere accesa o spenta. Se accendi o spegni l'interruttore in breve tempo, funzionerà come l'illuminazione comuneaccendi l'interruttore per un lungo periodo, la luce sarà costantemente accesa per circa 6 ore e quindi entrerà nel rilevamentostato. Per spegnere l'interruttore e quindi riaccenderlo, è possibile riavviare la modalità Costantemente ON.

(1)Impostazione del campo di rilevamento (sensibilità)

Campo di rilevamento è il termine utilizzato per descrivere i raggi di rilevamento più o meno circolarizona prodotta sul terreno dopo aver montato il sensore di luce ad un'altezza di 2,5 m, ruotare ilraggiungere il controllo completamente in senso antiorario per selezionare la portata minima (raggio di circa 1 m) e completamentein senso orario per selezionare la portata massima (raggio di circa 10 m).

NOTA: la distanza di rilevamento sopra indicata viene ottenuta nel caso di una persona alta tra 1,6 e 1,7 mcon la figura centrale e si muove a una velocità di 1,0~1,5 m/sec. se la statura, la figura e la velocità di movimento della personacambiare, cambierà anche la distanza di rilevamento.
In diversi casi, la sensibilità delle luci presenta alcune deviazioni.

Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriatoma il massimo per evitare la reazione anomala causata dalla facile rilevazione del movimento sbagliato da partefoglie e tende mosse dal vento, piccoli animali o interferenze della rete elettrica e delle apparecchiature elettriche.
Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente,provare ad abbassare la sensibilità in modo appropriato, quindi testarla.

Soluzioni per prevenire l'interferenza degli impulsi della rete elettrica sui prodotti:
A causa della differenza della rete elettrica di interferenza regionale, l'impulso dell'interferenza èincerto, quindi all'utente non è suggerito di regolare la sensibilità al massimo quandoutilizzando.Suggerimento: installare e regolare il sensibile alla distanza appropriatautilizzando, non impostare la sensibilità massima per evitare malfunzionamenti.

Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metril'uno dall'altro, altrimenti l'interferenza tra loro porterà ad una reazione di errore.

(2) Impostazione dell'ora

La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 14sec(20sec)(girocompletamente in senso antiorario) e un massimo di 12 min (30 min)(ruotare completamente in senso orario). Gira il quadranteinterruttore 2 su “ON”, il tempo di ritardo minimo è di 20 secondi; girarlo su “2”, il ritardo minimoil tempo è di 14 secondi. Ruotare il selettore 1 su “ON”, il tempo di ritardo massimo è di 12 minuti;girarlo su “1”, il tempo di ritardo massimo è di 30 minuti. Qualsiasi movimento rilevato prima di questotrascorso il tempo, il timer verrà riavviato. Si consiglia di selezionare il tempo più breve perla regolazione della zona di rilevamento e per l'esecuzione del walk test.

NOTA: Dopo lo spegnimento della luce, sono necessari ca. 1 secondo prima che possa iniziare a rilevare il movimentoAncora. La luce si accenderà in risposta al movimento solo una volta trascorso questo periodo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della lucefino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma faresti meglio ad abbassare iltempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione continuarilevamento, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e illa luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento.

(3)Impostazione del controllo della luce

La soglia di risposta alla luce scelta può essere infinitamente da ca. <10 - >2000lux. Giralocompletamente in senso antiorario per selezionare il funzionamento dal tramonto all'alba a circa 10 lux. Giratelo completamentein senso orario per selezionare il funzionamento con luce diurna a circa 2000 lux. La manopola deve essere ruotata completamentein senso orario quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno.

Nota: non regolare eccessivamente i tre pulsanti funzionali. Questo perché i trei pulsanti funzionali erano collegati direttamente ai componenti, all'interno è presente un piccolo fermociascuno dei tre componenti, quando si regolano i pulsanti dall'inizio alla fine, è eccessivola rotazione danneggerà il tappo e comporterà una rotazione continua di 360°. L'intervallo di regolazioneil limite è 270°, si prega di prestare attenzione a questo.

• Passaggio 3 Posizionare la base del prodotto sul soffitto per eseguire il segno di foratura (come Fig.4)
• Passaggio 4 Installare il prodotto nel punto contrassegnato (come Fig.5)

• Passaggio 5 Inserisci la vite di espansione in plastica nel foro praticato (come Fig.6)
• Passaggio 6 Inserire la linea di alimentazione attraverso il foro della linea per collegarla al cablaggio (come Fig.7)

Schema di collegamento

K1 e K2 equivalgono a un interruttore, elettricità da L a K1, quindi uscita da K2. Collegare al carico, l'altra estremità di N. Il carico massimo è 200 W (220 V)

• Step7 Fissare la base del prodotto nel punto selezionato con le viti (come Fig.8)

• Step8 Fissare il paralume in PC sulla base con le viti (come Fig.9)

Difetto e soluzione

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

●Confermare con l'installazione professionale.
●Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
