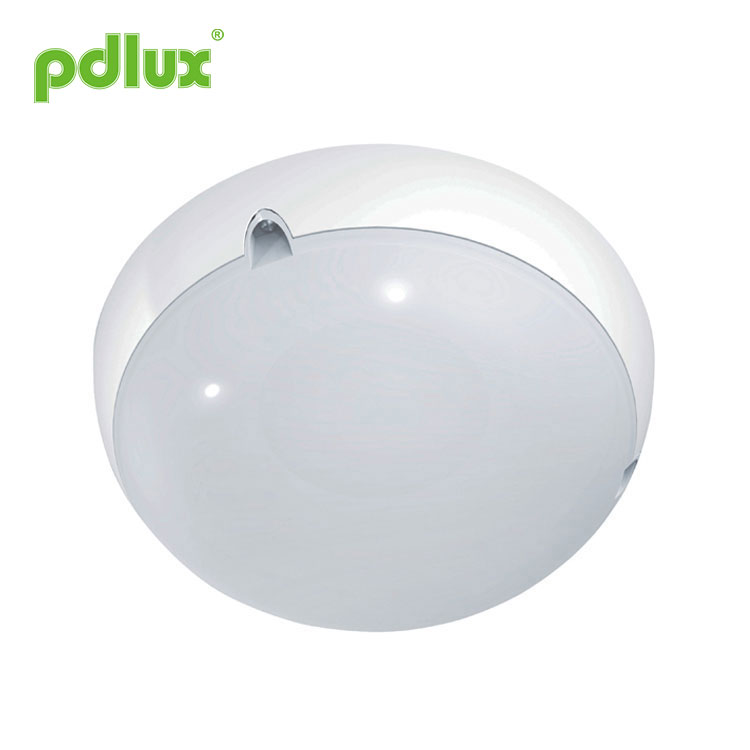

Plafoniera a LED per la casa

Istruzioni per la lampada con sensore a microonde PD-LED2003

INFORMAZIONI SUL PRODOTTO

Si tratta di un sensore a microonde che commuta le luci LED controllate. Il sensore a microonde è integrato nella lampada e contiene 96 LED ad alta luminosità all'interno con una potenza totale di 15 watt. Può generare quasi la stessa luminosità rispetto a una lampada a incandescenza da 150 watt. l'interruttore del sensore a microonde è un nuovo tipo di interruttore automatico che viene dopo l'interruttore vocale e l'interruttore del sensore a infrarossi. Il metodo di rilevamento presenta i seguenti vantaggi rispetto ad altri: 1. rilevamento senza contatto, 2. Adatto ad ambienti difficili, immune a temperatura, umidità, rumore, aria, polvere, luce... 3. Capacità di interferenza RF, 4. Potenza di trasmissione solo 0,2 mW,

Non danneggerà il corpo umano. Installazione semplice + cablaggio facile.
Adottiamo questi sensibili sensori avanzati nel controllo dell'illuminazione, consentendo alla luce di accendersi automaticamente quando si arriva e di spegnersi automaticamente quando si esce. Oltre all'ampio utilizzo nelle scale del corridoio, nel soggiorno e nelle camere da letto, può anche essere installato nel bagno.

L'interruttore del sensore a microonde integrato può penetrare in plastica, vetro, legno. Può quindi essere installato in una lampada con guscio di vetro o plastica. Ciò consente l'applicazione dell'interruttore del sensore a microonde in diversi stili di luci per il controllo energetico. Ora possiamo fornire una varietà di lampade LED con sensore a microonde per soddisfare le esigenze di persone diverse con preferenze diverse.

SPECIFICHE

Alimentazione: 220-240 V/CA
Frequenza di alimentazione: 50 Hz
Carico nominale: 15 W MAX.
Sistema HF: onda elettrica CW da 5,8 GHz, banda d'onda ISM
Potenza di trasmissione: <0,2 mW
Impostazione dell'ora: da 6 secondi a 12 minuti (regolabile)
Campo di rilevamento: 1-10 m (raggi) (regolabile)
Controllo della luce: 10-2000LUX (regolabile)
Potenza in standby: <0,9 W
Angolo di rilevamento: 360°
Flusso luminoso:850lm
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Peso: circa 1.142 kg

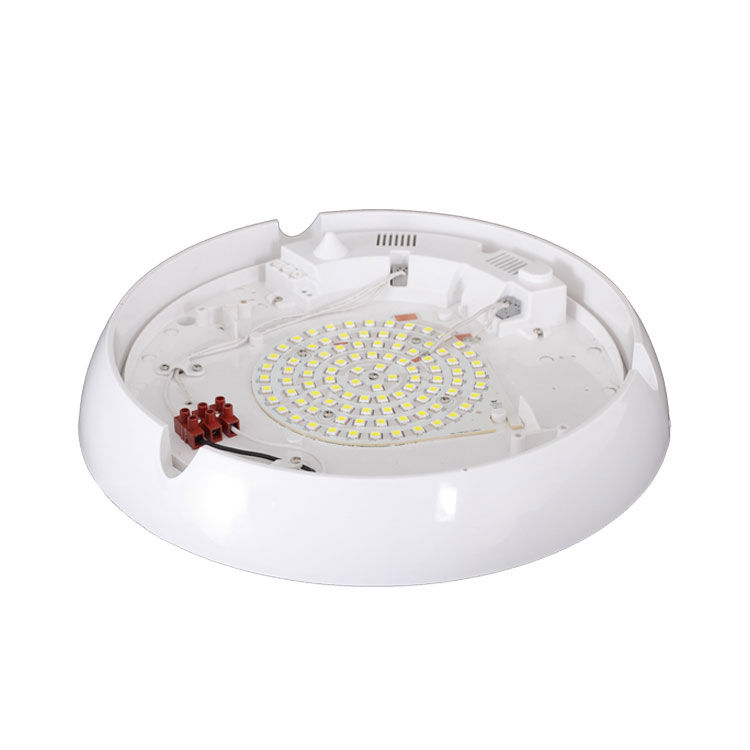

Parte della lampada
Quantità LED: 96 pezzi
Specifiche LED:T5050

GAMMA INDUZIONE

SPETTROGRAMMA

PROCEDURA DI INSTALLAZIONE

• Passaggio 1 Svitare la vite per smontare il paralume (come segue: il prodotto deve essere separato in due parti A e B)

• Step2 Ruotare le manopole nelle condizioni ideali (come Fig.2)

Impostazione del campo di rilevamento (sensibilità)

La portata di rilevamento è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore a un'altezza di 2,5 m, ruotare il controllo della portata completamente in senso antiorario per selezionare la portata minima (raggi di circa 1 m) e completamente in senso orario per selezionare la portata massima (raggio di circa 10 m).

NOTA: la distanza di rilevamento sopra indicata viene ottenuta nel caso di una persona alta tra 1,6 e 1,7 m con figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la figura e la velocità di movimento della persona cambiano, cambierà anche la distanza di rilevamento.
In diversi casi, la sensibilità delle luci presenta alcune deviazioni.

Soluzioni per prevenire l'interferenza degli impulsi della rete elettrica nei prodotti:
A causa della differenza della rete elettrica di interferenza regionale, l'impulso dell'interferenza è incerto, quindi all'utente non è suggerito di regolare la sensibilità al massimo durante l'utilizzo. Suggerimento: installare e regolare la sensibilità alla distanza appropriata utilizzando, non impostare la massima sensibilità per evitare malfunzionamenti.

ATTENZIONE: quando si utilizza questo prodotto, regolare la sensibilità nella posizione appropriata di cui si ha bisogno, non regolare la sensibilità al massimo, per evitare che il prodotto non funzioni normalmente a causa di un movimento sbagliato. Poiché la sensibilità è troppo alta, è facile rilevare il movimento sbagliato. movimento dovuto al vento che muove foglie e tende, piccoli animali e movimento errato dovuto all'interferenza della rete elettrica e delle apparecchiature elettriche. Tutti coloro che sostengono che il prodotto non funziona normalmente!
Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.

Impostazioni orario

La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 6 secondi (ruotare completamente in senso antiorario) e un massimo di 12 minuti (ruotare completamente in senso orario).
Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare la zona di rilevamento e per eseguire il test di camminata.

NOTA: Dopo che la luce si è spenta, sono necessari ca. 1 secondo prima che sia in grado di iniziare nuovamente a rilevare il movimento. La luce si accenderà in risposta al movimento solo una volta trascorso questo periodo.

Impostazione del controllo della luce

La soglia di risposta alla luce scelta può essere infinitamente da ca. 10-2000lux.
Ruotarlo completamente in senso antiorario per selezionare il funzionamento dal tramonto all'alba a circa 10 lux.
Ruotarlo completamente in senso orario per selezionare il funzionamento con luce diurna a circa 2000 lux. La manopola deve essere ruotata completamente in senso orario quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno.

Nota: non regolare eccessivamente i tre pulsanti funzionali. Questo perché i tre pulsanti funzionali erano collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti. Quando si regolano i pulsanti dall'inizio alla fine, la rotazione eccessiva danneggerà il fermo e porterà alla rotazione di 360°. girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, presta attenzione a questo.

• Passaggio 3 Posizionare la base del prodotto sul soffitto per eseguire il segno di foratura (come Fig.3)
• Passaggio 4 Installare il prodotto nel punto contrassegnato (come Fig.4)

• Passaggio 5 Inserisci la vite di espansione in plastica nel foro praticato (come Fig.5)
• Passaggio 6 Inserire la linea di alimentazione attraverso il foro della linea per collegarsi al cablaggio (come Fig.6)

• Step7 Fissare la base del prodotto nel punto selezionato con le viti (come Fig.7)

• Step8 Fissare il paralume in PC sulla base con le viti (come Fig.8)

COLPA E SOLUZIONE

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

●Confermare con l'installazione professionale.
●Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Le viti utilizzate sulla custodia della lampada sono quelle comuni quando vengono spedite dalla fabbrica. Le viti in acciaio inossidabile di tipo Y specifiche nella busta di plastica per viti vengono utilizzate per fissare il paralume dopo che il tecnico ha terminato l'installazione. Serve per proteggere contro l'elettricità shock.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
