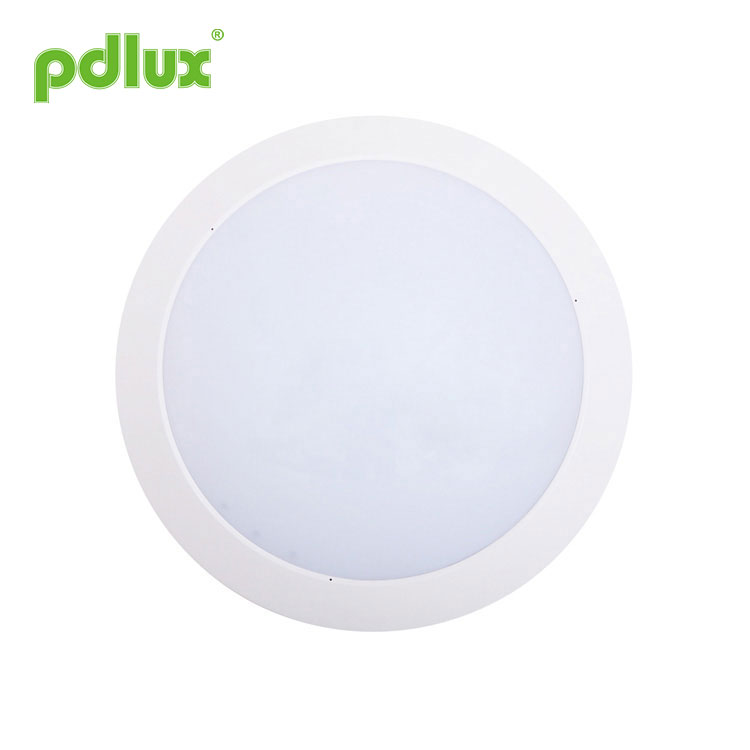

PD-LED2040 Istruzioni per la luce del sensore a microonde

Riepilogo

Si tratta di un sensore a microonde che commuta le luci a LED controllate. Il sensore a microonde è integrato nella luce e contiene 72 LED ad alta luminosità all'interno con una potenza totale di 12 watt. L'interruttore del sensore a microonde è un nuovo tipo di interruttore automatico che viene dopo l'interruttore vocale e l'interruttore del sensore a infrarossi. Il metodo di rilevamento presenta i seguenti vantaggi rispetto ad altri, come segue: 1. rilevamento senza contatto, 2. Adatto per ambienti difficili, immune a temperatura, umidità, rumore, aria, polvere, luce... 3. Capacità di interferenza RF. Installazione semplice + cablaggio semplice.

PD-LED2040 è un sensore di illuminazione intelligente, dispone di molteplici funzioni ed è possibile definire l'interruttore del sensore in base alle proprie esigenze, considerando le condizioni e la situazione di utilizzo. Questa luce è progettata con diverse collocazioni, vale a dire la lampada a LED pura senza sensore; la lampada LED automatica con sensore; È ampiamente utilizzato in ambienti pubblici, come corridoi, uscite di ascensori, bagni, magazzini, fabbriche, hotel, scuole, eserciti ecc. Nella modalità semi-luminosità, ogni volta che il segnale di movimento si avvicina (2 m~10 m), lo farà ripristina automaticamente la piena luminosità. Quando il segnale di movimento scompare, tornerà alla semi-luminosità fino allo scadere del tempo di ritardo.

Nome di ciascuna parte

Specifiche

Alimentazione: 100-240 V CA, 50/60 Hz
LED nominale: 15 W max. (CA)
Capacità secondaria: 1 A massimo (100-240 V CA)
Sistema HF: 5,8 GHz
Potenza di trasmissione: <0,2 mW
Impostazione dell'ora: da 10 secondi a 12 minuti (regolabile)
Campo di rilevamento: 2-10 m (raggi) (regolabile)
Controllo della luce: 10-2000LUX (regolabile)
Angolo di rilevamento: 360°
Fattore di potenza:>0,9
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Potenza in standby: <0,5 W
Quantità LED: 72 pezzi
Temperatura di funzionamento: -20~+55℃

Sensore di informazioni

Funzione

(1)Impostazione del campo di rilevamento (sensibilità)

Il raggio di rilevamento è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno dopo aver montato la luce del sensore a un'altezza di 2,5 m, ruotare il controllo della portata completamente in senso antiorario per selezionare la portata minima (raggio di circa 2 m) e completamente in senso orario per selezionare la portata massima (raggio di circa 10 m).

NOTA: la distanza di rilevamento sopra indicata viene ottenuta nel caso di una persona alta tra 1,6 e 1,7 m con figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la figura e la velocità di movimento della persona cambiano, cambierà anche la distanza di rilevamento.
In diversi casi, la sensibilità delle luci presenta alcune deviazioni.

Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato da parte di foglie e tende mosse dal vento, piccoli animali o dall'interferenza di energia elettrica rete e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.

Promemoria amichevole: quando si installano due o più microonde insieme, è necessario mantenere una distanza di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro porterà a una reazione di errore.

(2) Impostazione dell'ora

La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 10 secondi (ruotare completamente in senso antiorario) e un massimo di 12 minuti (ruotare completamente in senso orario).

Qualsiasi movimento rilevato prima che trascorra questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare la zona di rilevamento e per eseguire il test di camminata.

NOTA: Dopo che la luce si è spenta, sono necessari ca. 1 secondo prima che sia in grado di iniziare nuovamente a rilevare il movimento. La luce si accenderà in risposta al movimento solo una volta trascorso questo periodo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento.

(3)Impostazione del controllo della luce

La soglia di risposta alla luce scelta può essere infinitamente compresa tra circa 10 e 2000LUX. Ruotalo completamente in senso antiorario per selezionare il funzionamento dal tramonto all'alba a circa 10 lux. Ruotarlo completamente in senso orario per selezionare il funzionamento con luce diurna a circa 2000 lux. La manopola deve essere ruotata completamente in senso orario quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno.

(4) Illuminazione dimmerabile percentuale

Può essere definito nell'intervallo 0%~30%. Quando la luce ambientale è inferiore a 70 lux, il sistema avvia la modalità di attenuazione. Se non viene rilevato alcun segnale durante il tempo di ritardo, entrerà nell'illuminazione percentuale. Una volta rilevato il segnale, l'illuminazione ripristina il 100%. La modalità di attenuazione uscirà automaticamente quando la luce ambientale supera i 100 lux. La modalità di regolazione funziona in modo digitale e indipendente.

Nota: non regolare eccessivamente i quattro pulsanti funzionali. Questo perché i quattro pulsanti funzionali erano collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti. Quando si regolano i pulsanti dall'inizio alla fine, la rotazione eccessiva danneggerà il fermo e porterà alla rotazione di 360°. girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

Difetto e soluzione

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

● Si prega di confermare con l'installazione professionale.
● Per motivi di sicurezza, interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
● Per eventuali perdite causate da un funzionamento improprio, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
