Luce del sensore a microonde regolabile

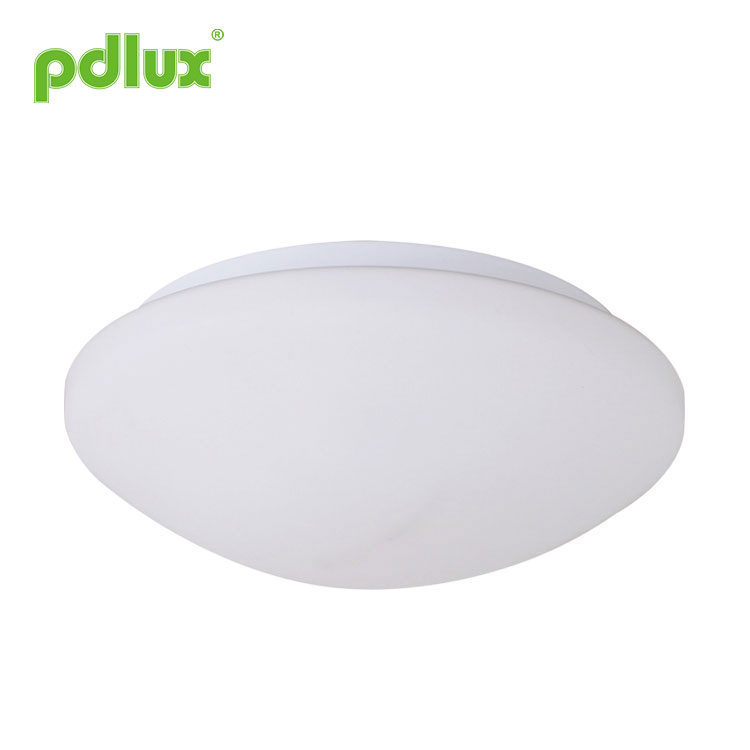

Istruzioni per la lampada con sensore a microonde PD-LED2037-D

Riepilogo

Si tratta di una lampada LED con sensore a microonde intelligente con montaggio a soffitto di nuova concezione, con la funzione extra di alimentazione in caso di emergenza. L'illuminazione è gestita automaticamente tramite alimentazione CA diretta o batteria di riserva, ovvero in caso di interruzione di corrente, la batteria di riserva sarà responsabile dell'alimentazione di 3,5 watt. Quando la luce è accesa, il flusso luminoso sarà superiore a 330 lm, equivalente a quello di una lampada a incandescenza da 60 watt (≈400 lm). La batteria di riserva può fornire energia continua per più di 2 ore o anche più nella modalità di risparmio energetico del sensore. È ampiamente applicato nei corridoi, nelle lavanderie, nell'atrio degli ascensori, ecc.

Questo prodotto è progettato con due configurazioni: una è la lampada con sensore con la funzione di fornire alimentazione in emergenza e l'altra è la lampada con sensore intelligente senza funzione di emergenza. Puoi effettuare l'acquisto in base alle necessità pratiche. Ma nella maggior parte dei casi, è necessario e saggio scegliere il primo, poiché l'interruzione occasionale di corrente causerà problemi o addirittura pericolo.

Specifiche

Alimentazione: 100-240 V/CA 50/60 Hz
LED nominale: 9 W max. (CA)
3,5 W massimo (CC)
Potenza di ricarica: 7 W max. (luce spenta)
3 W max. (luce accesa)
Protezione:IP20,Classe2
Materiale: Corpo: PC Paralume: Vetro
Sistema HF: 5,8 GHz
Batteria: batteria al litio da 7,4 V/2000 mAh
Tempo di illuminazione continua: ≥180min
(quando l'alimentazione a batteria)
Potenza di trasmissione: <0,2 mW
Impostazione dell'ora: da 8 secondi a 30 minuti (regolabile)
Campo di rilevamento: 1-8 m (raggi) (regolabile)
Controllo della luce: 10-2000LUX (regolabile)
Angolo di rilevamento: 360°
Flusso luminoso: 340lm (AC) 330lm (DC) (bianco caldo)
570lm (CA) 490lm (CC) (bianco freddo)
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Temperatura di funzionamento: -20~+55℃
Quantità LED: 36 pezzi
Specifiche LED: FM-2835WNS

Informazioni sul sensore

Spettrogramma

Funzione

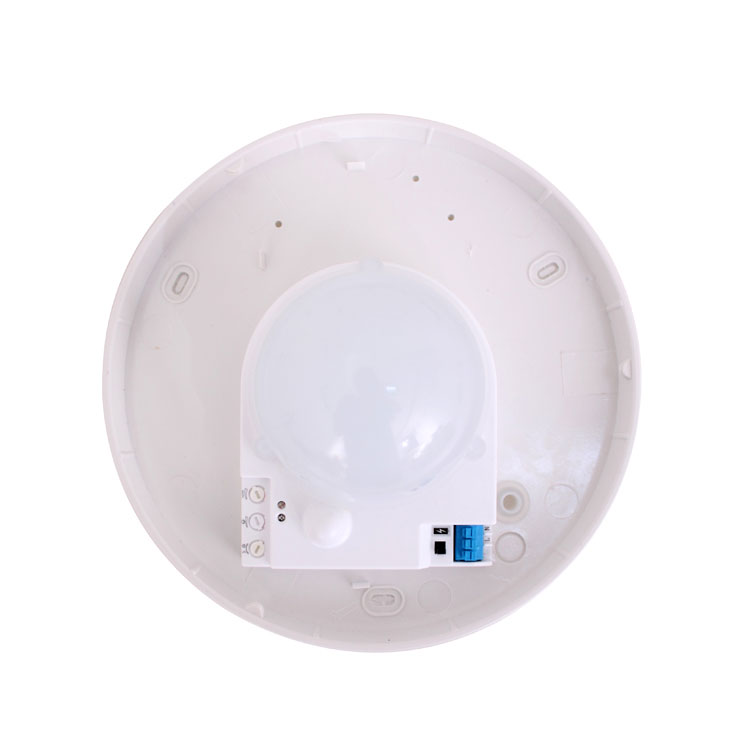

Interruttore

Questo interruttore serve a controllare il collegamento della batteria. Per evitare il consumo energetico durante il trasporto o lo stoccaggio, abbiamo preimpostato l'interruttore su OFF, ovvero la batteria non è collegata. Prima dell'installazione, è necessario impostare l'interruttore su ON per assicurarsi che la batteria sia ben collegata per ottenere l'alimentazione in caso di emergenza. Questa lampada a LED con funzione di emergenza può essere utilizzata come una lampada comune, ma in caso di interruzione di corrente supporterà automaticamente l'illuminazione con la batteria.

Impostazione del campo di rilevamento (sensibilità)

Il raggio di rilevamento è il termine utilizzato per descrivere i raggi della zona di rilevamento più o meno circolare prodotta sul terreno. Dopo aver montato la luce del sensore a un'altezza di 2,5 m, ruotare il controllo del raggio di rilevamento completamente in senso antiorario per selezionare il raggio di rilevamento minimo (circa raggio di 0,1 m) e completamente in senso orario per selezionare il raggio di rilevamento massimo (raggio di circa 8 m).

NOTA: il raggio di rilevamento sopra indicato viene ottenuto nel caso di una persona alta tra 1,6 e 1,7 m con una figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la corporatura e la velocità di movimento della persona cambiano, cambierà anche il raggio di rilevamento.
In diversi casi, la sensibilità delle luci presenta alcune deviazioni.

La distanza di rilevamento può moltiplicarsi per la riflessione sul campo elettromagnetico delle microonde da parte dei materiali metallici o di vetro. Pertanto, abbassa la sensibilità per raggiungere la distanza di rilevamento appropriata. Non ruotare mai la manopola SENS al valore massimo per evitare il rilevamento degli errori. Anche l'ambiente circostante porterà a un'azione di errore, ad es. le automobili che passano o gli oggetti vaganti causati dal vento. I prodotti devono essere installati a più di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà un'azione di errore.

L'uso corretto del potenziometro della sensibilità: come mostra la fotografia, la manopola è specializzata nella regolazione della sensibilità. Durante l'uso, l'utente può regolare la manopola al centro. Naturalmente, nel processo di utilizzo pratico, se ritieni che la sensibilità sia ok, non è necessario regolarla. Se ritieni che sia basso, puoi regolarlo più in alto correttamente. A causa di alcuni ambienti che hanno portato ad azioni errate, come il passaggio di un'auto, il vento che fa volare oggetti e così via (come fig.2 fig3), consigliamo quindi di non regolare la sensibilità al massimo.

Impostazioni orario

La luce può essere impostata per rimanere accesa per qualsiasi periodo di tempo compreso tra ca. 8 secondi (ruotare completamente in senso antiorario) e un massimo di 30 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare la zona di rilevamento e per eseguire il test di camminata.

NOTA: Dopo lo spegnimento della luce, sono necessari ca. 1 secondo prima che sia in grado di iniziare nuovamente a rilevare il movimento. La luce si accenderà in risposta al movimento solo una volta trascorso questo periodo.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento.
Avvertenza: durante il test di installazione, allontanarsi dalla lampada del sensore, perché si accenderà una volta rilevato te o il personale di prova.

Mantieni una certa distanza dalla lampada del sensore durante il test, altrimenti la lampada del sensore si accenderà una volta rilevato nel raggio di rilevamento.

Impostazione del controllo della luce

La soglia di risposta alla luce scelta può essere infinitamente da ca. 10-2000lux. Ruotalo completamente in senso antiorario per selezionare il funzionamento dal tramonto all'alba a circa 10 lux. Ruotalo completamente in senso orario per selezionare il funzionamento con luce diurna a circa 2000 lux. La manopola deve essere ruotata completamente in senso orario quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno.

La manopola LUX viene utilizzata per regolare la lampada del sensore che può accendersi tramite sensore, inoltre possiamo scegliere la posizione adatta in base alle esigenze del cliente.

Luogo di installazione:
A causa dell'esistenza di un trasduttore di luce nella lampada del sensore (come fig.5), il trasduttore di luce deve rimanere nel luogo in cui la luce del giorno è sufficiente, d'altro canto dobbiamo evitare altre fonti di luce, altrimenti il ​​trasduttore di luce funzionerà dare un giudizio improprio per i raggi ambientali.
A causa delle esigenze dei diversi clienti, come posizione di installazione, lux e così via, la posizione della manopola del potenziometro è diversa. Se utilizzata, potrebbe essere necessario regolarla più volte per soddisfare le proprie esigenze.

Cambiare la posizione della trasduzione della luce nella posizione in cui la luce del giorno è visibile. (come fig.6)

Nota: non regolare eccessivamente i tre pulsanti funzionali. Questo perché i tre pulsanti funzionali erano collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti. Quando si regolano i pulsanti dall'inizio alla fine, una rotazione eccessiva danneggerà il fermo e porterà alla rotazione di 360°. girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

Procedura di installazione

• Passaggio 1 Separare la lampada in due parti: A e B.

NOTA: il camino è fragile, per favore non applicare troppa forza.

• Step2 Ruotare le manopole sulle condizioni ideali
(Definire le impostazioni come indicato nella parte FUNZIONE sopra menzionata.).

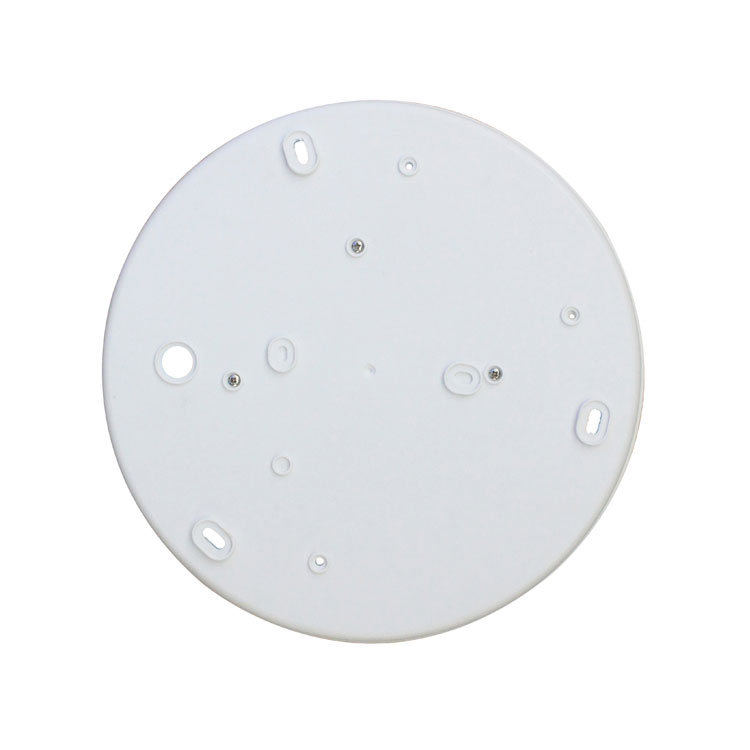

• Passaggio 3 Posizionare la base del prodotto sul soffitto per eseguire il segno di foratura (come Fig.8)
• Passaggio 4 Installare il prodotto nel punto contrassegnato (come Fig.9)
I prodotti devono essere installati a più di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà un'azione di errore.

• Passaggio 5 Inserisci la vite di espansione in plastica nel foro praticato (come Fig.10)
• Passaggio 6 Inserire la linea di alimentazione attraverso il foro della linea per collegarsi al cablaggio (come Fig.11)

• Step7 Fissare la base del prodotto nel punto selezionato con le viti (come Fig.12)

• Passaggio 8 Ruotare il paralume in senso orario nella base. Installazione completata. (come Fig.13)

Difetto e soluzione

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

●Confermare con l'installazione professionale.
●Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
