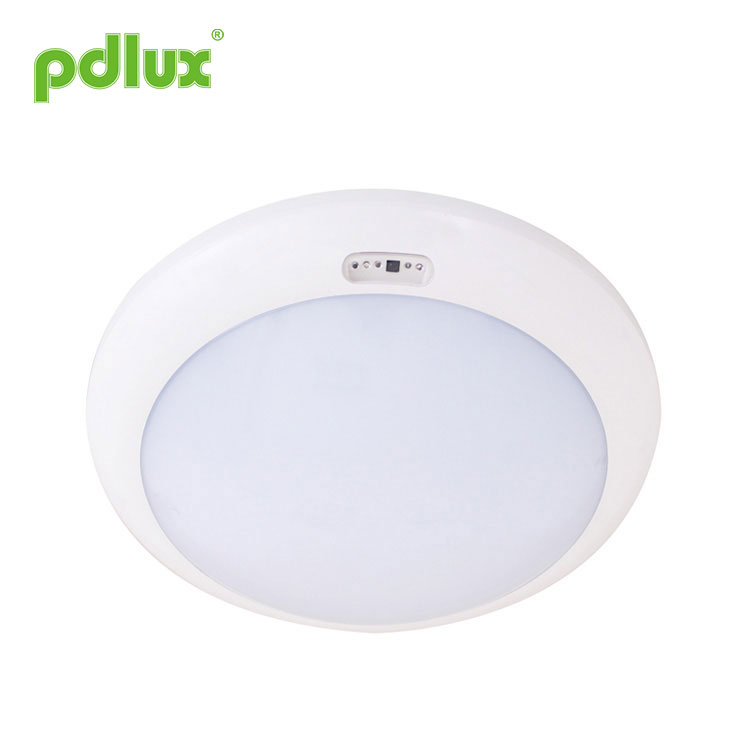

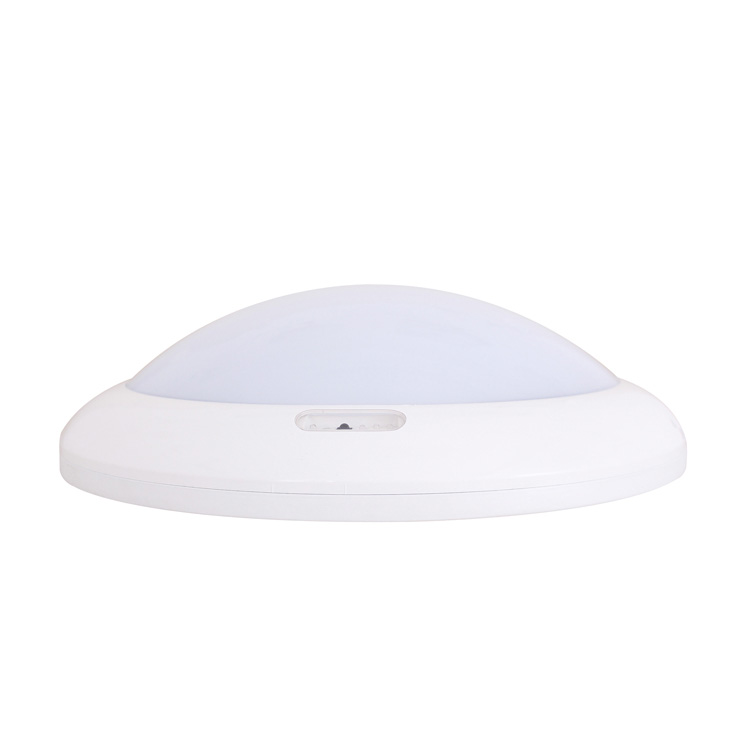

Plafoniera LED con sensore di movimento a microonde da 5,8 GHz

PD-LED2038 Istruzioni per la luce del sensore a microonde

Riepilogo

Si tratta di un sensore a microonde che commuta le luci a LED controllate, il sensore a microonde è stato integrato nella lampada, ha 96 LED ad alta luminosità all'interno, con una potenza totale di 26 watt. L'interruttore del sensore a microonde è un nuovo tipo di interruttore automatico che viene dopo l'interruttore vocale e l'interruttore del sensore a infrarossi. Il metodo di rilevamento presenta i seguenti vantaggi rispetto ad altri, come segue: 1. rilevamento senza contatto, 2. Adatto ad ambienti difficili, immune a temperatura, umidità, rumore, aria, polvere, luce... 3. Capacità di interferenza RF, 4. Potenza di trasmissione solo 0,2 mW, non danneggerà il corpo umano. Installazione semplice + cablaggio facile.

Adottiamo questo sensibile sensore avanzato nel controllo dell'illuminazione, consentendo alla luce di accendersi automaticamente quando si arriva, di spegnersi automaticamente quando si esce. Oltre all'ampio utilizzo nelle scale del corridoio, nel soggiorno e nelle camere da letto, può anche essere installato nel bagno.

L'interruttore del sensore a microonde integrato può penetrare in plastica, vetro, legno. Può quindi essere installato in una lampada con guscio di vetro o plastica. Ciò consente l'applicazione dell'interruttore del sensore a microonde in diversi stili di luci per il controllo energetico. Ora possiamo fornire una varietà di lampade LED con sensore a microonde per soddisfare le esigenze di persone diverse con preferenze diverse.

Questa lampada è progettata con diverse collocazioni, vale a dire la lampada LED pura senza sensore; la lampada LED automatica con sensore; la lampada LED automatica con batteria di backup che è la funzione di emergenza (PD-LED2038-D).

Specifiche

Alimentazione: 220-240 V/CA 50/60 Hz
LED nominale: 26 W max.
Sistema HF: 5,8 GHz
Potenza di trasmissione: <0,2 mW
Impostazione dell'ora: da 8 secondi a 12 minuti (regolabile)
Campo di rilevamento: 1-8 m (raggi) (regolabile)
Controllo della luce: 10-2000LUX (regolabile)
Angolo di rilevamento: 360°
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Temperatura di funzionamento: -20~+55℃
Quantità LED: 96 pezzi
Specifiche LED: FM-3528WNS

Informazioni sul sensore

Funzione

Funzione indicatore

① ON: la lampada continua a funzionare, l'indicatore lampeggia;
OFF: la lampada smette di funzionare, l'indicatore è spento;
AUTO: il sensore entra nella modalità di rilevamento automatico, l'indicatore è costantemente acceso.
② Sensore ottico.
③ Ricevitore remoto a infrarossi.

Modalità di impostazione uno: potenziometro

Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

Impostazione del campo di rilevamento (sensibilità)

Il raggio di rilevamento è il termine utilizzato per descrivere i raggi del raggio di proiezione approssimativamente circolare sul terreno quando installato ad un'altezza di 2,5 m. Ruotare la manopola completamente in senso antiorario è la portata minima (raggio di circa 1 m), completamente in senso orario è la portata massima (raggio di circa 8 m).

NOTA: il raggio di rilevamento sopra indicato viene ottenuto nel caso di una persona alta tra 1,6 e 1,7 m con una figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la corporatura e la velocità di movimento della persona cambiano, cambierà anche il raggio di rilevamento.
In diversi casi, la sensibilità delle luci presenta alcune deviazioni.

Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato da parte di foglie e tende mosse dal vento, piccoli animali o dall'interferenza di energia elettrica rete e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.

Le microonde possono essere riflesse dal metallo e il raggio di rilevamento verrà moltiplicato, la sensibilità aumenterà. Per quelli installati all'interno di edifici con struttura in acciaio, è meglio abbassare la sensibilità al livello appropriato. I prodotti devono essere installati a più di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà un'azione di errore.

Impostazioni orario

Può essere definito da 8 secondi (ruotare completamente in senso antiorario) a 12 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il raggio di rilevamento e per eseguire il test di camminata.

NOTA: quando la luce si spegne automaticamente, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 1 secondo dopo può accendere automaticamente la luce.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento. Pertanto, quando si esegue il test di installazione, suggeriamo di mantenere il movimento lontano dal raggio di rilevamento per evitare di moltiplicare il tempo di ritardo.

Impostazione del controllo della luce

Può essere definito nell'intervallo 10-2000 LUX. Ruotando completamente la manopola in senso antiorario sono circa 10 lux, completamente in senso orario sono circa 2000 lux. Quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.

La manopola LUX viene utilizzata per regolare l'illuminazione ambientale, ovvero i clienti possono definire il valore appropriato in base alle proprie esigenze.

Luogo di installazione:
1、C'è un sensore ottico all'interno della lampada (come in fig.3), durante l'installazione, dovrebbe essere rivolto verso un punto in cui la luce del sole è sufficiente. Allo stesso tempo, dovrebbe evitare altre fonti di luce, che influenzerebbero il giudizio di sensore ottico all'illuminazione ambientale.
2、Poiché persone diverse hanno esigenze diverse in termini di luogo di installazione e illuminazione ambientale, il valore LUX è diverso. Ci vorrà del tempo per adattare il valore alle tue esigenze.
NOTA: ruotare il sensore ottico verso un punto in cui la luce solare è sufficiente (come fig.4).

Nota: non regolare eccessivamente i tre pulsanti funzionali. Questo perché i tre pulsanti funzionali erano collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti. Quando si regolano i pulsanti dall'inizio alla fine, una rotazione eccessiva danneggerà il fermo e porterà alla rotazione di 360°. girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

Modalità di impostazione due: controllo remoto

ON: premi ON, il carico collegato continuerà a funzionare per 6 ore e poi passerà automaticamente alla modalità AUTO.
OFF: premi OFF, il carico collegato rimarrà spento per 6 ore e poi passerà automaticamente alla modalità AUTO.
AUTO: premi AUTO, il sensore entra nella modalità di rilevamento automatico, ovvero, quando il segnale viene rilevato e l'intensità della luce ambientale è inferiore al valore preimpostato, il carico funziona.

Promemoria amichevole: esistono due modi per definirne la funzione e l'ultima definizione sarà effettiva e continuerà ad essere valida anche se il sensore si riavvia.

Procedura di installazione

• Passaggio 1 Separare la lampada in due parti: A e B.

• Step2 Ruotare le manopole sulle condizioni ideali
(Definire le impostazioni come indicato nella parte FUNZIONE sopra menzionata.).
• Passaggio 3 Posizionare la base del prodotto sul soffitto per eseguire il segno di foratura (come Fig.7)
• Passaggio 4 Installare il prodotto nel punto contrassegnato (come Fig.8)
I prodotti devono essere installati a più di 4 metri l'uno dall'altro,altrimenti l'interferenza tra loro causerà un'azione errata.

• Passaggio 5 Inserisci la vite di espansione in plastica nel foro praticato (come Fig.9)
• Passaggio 6 Inserire la linea di alimentazione attraverso il foro della linea per collegarsi al cablaggio (come Fig.10)

• Step7 Fissare la base del prodotto nel punto selezionato con le viti (come Fig.11)

• Passaggio 8 Ruotare il paralume in senso orario nella base. Installazione completata. (come Fig.12)

Difetto e soluzione

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

●Confermare con l'installazione professionale.
●Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
