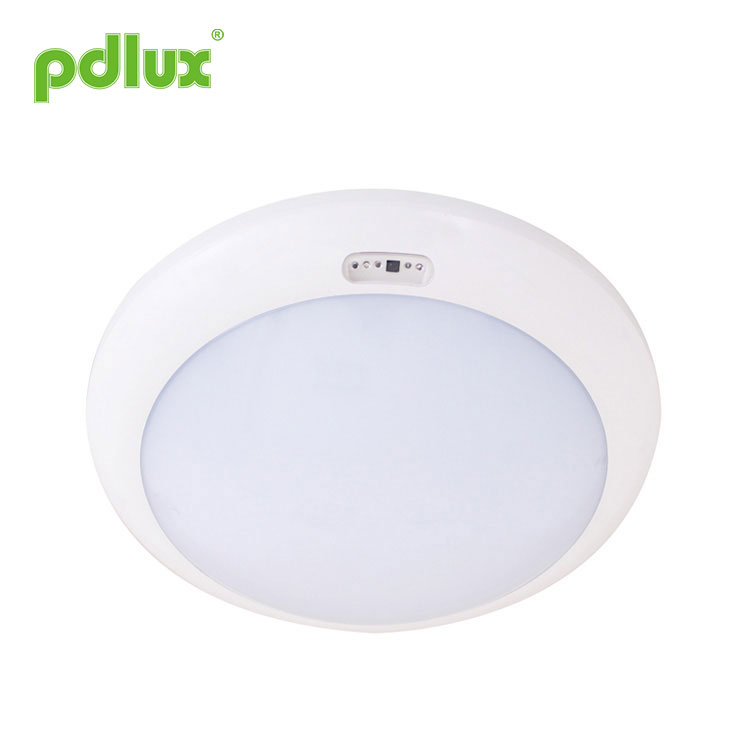

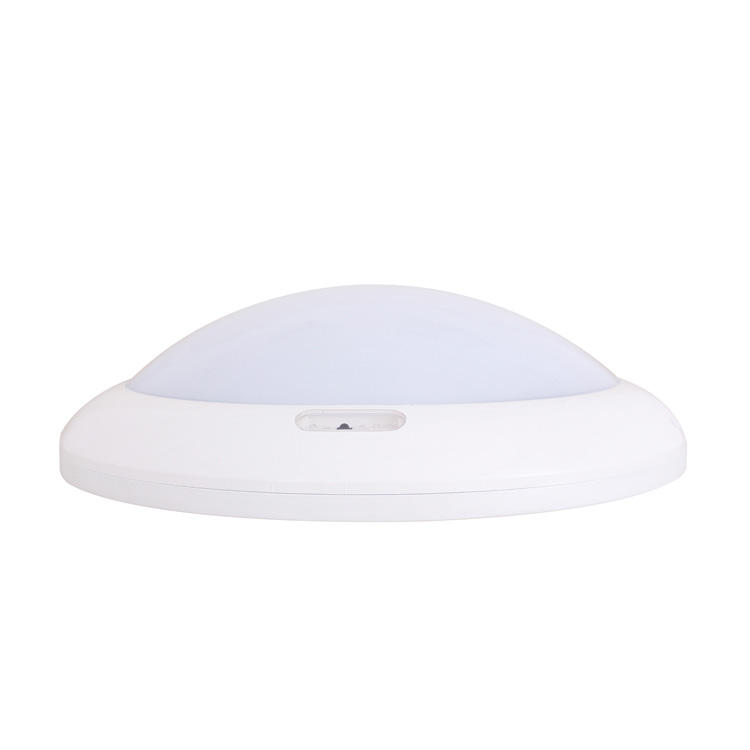

Lampada da soffitto a LED con sensore di movimento a microonde a 360 gradi

PD-LED2038-D Istruzioni per la luce del sensore a microonde

Riepilogo

Si tratta di una luce LED con sensore a microonde intelligente per montaggio a soffitto di nuova concezione, con la funzione extra di alimentazione in caso di emergenza. L'illuminazione è gestita automaticamente tramite alimentazione CA diretta o batteria di riserva, ovvero in caso di interruzione di corrente, la batteria di riserva sarà responsabile dell'alimentazione di 4 watt. La batteria di backup può fornire energia continua per più di 3 ore o anche di più nella modalità di risparmio energetico del sensore. È ampiamente utilizzato nei corridoi, nelle lavanderie, nell'atrio degli ascensori, ecc.

Questo prodotto è progettato con due configurazioni: una è la lampada con sensore con la funzione di fornire alimentazione in emergenza e l'altra è la lampada con sensore intelligente senza funzione di emergenza. Puoi effettuare l'acquisto in base alle necessità pratiche. Ma nella maggior parte dei casi, è necessario e saggio scegliere il primo, poiché l'interruzione occasionale di corrente causerà problemi o addirittura pericolo.

Specifiche

Alimentazione: 220-240 V/CA 50 Hz
LED nominale: 26 W max. (CA)
4 W massimo (CC)
Potenza di ricarica: 4 W max.
Sistema HF: 5,8 GHz
Batteria: batteria al litio da 7,4 V/2000 mAh
Tempo di illuminazione continua: ≥180min
(quando l'alimentazione a batteria)
Potenza di trasmissione: <0,2 mW
Impostazione dell'ora: da 8 secondi a 12 minuti (regolabile)
Campo di rilevamento: 1-8 m (raggi) (regolabile)
Controllo della luce: 10-2000LUX (regolabile)
Angolo di rilevamento: 360°
Altezza di installazione: 2,5-3,5 m (montaggio a soffitto)
Temperatura di funzionamento: -20~+55℃
Quantità LED: 96 pezzi
Specifiche LED: FM-3528WNS

Informazioni sul sensore

Funzione

Funzione indicatore

① ON: la lampada continua a funzionare, l'indicatore lampeggia;
OFF: la lampada smette di funzionare, l'indicatore è spento;
AUTO: il sensore entra nella modalità di rilevamento automatico, l'indicatore è costantemente acceso.
② Sensore ottico.
③ Ricevitore remoto a infrarossi.
④ L'indicatore si illumina durante la ricarica e si spegne quando è completamente carico.
⑤ Batteria carica, l'indicatore si accende.
⑥ Quando è collegato all'alimentazione CA, l'indicatore si accende.
Istruzioni di guasto: ⑤ indicatore costantemente acceso; ④ L'indicatore lampeggia, ovvero non c'è batteria o la batteria si è rotta.

Modalità di impostazione uno: potenziometro

Potrebbe essere necessario del tempo per regolare i valori prima che soddisfino le tue esigenze.

Impostazione del campo di rilevamento (sensibilità)

Il raggio di rilevamento è il termine utilizzato per descrivere i raggi del raggio di proiezione approssimativamente circolare sul terreno quando installato ad un'altezza di 2,5 m. Ruotare la manopola completamente in senso antiorario è la portata minima (raggio di circa 1 m), completamente in senso orario è la portata massima (raggio di circa 8 m).

NOTA: il raggio di rilevamento sopra indicato viene ottenuto nel caso di una persona alta tra 1,6 e 1,7 m con una figura centrale e che si muove a una velocità di 1,0 ~ 1,5 m/sec. se la statura, la corporatura e la velocità di movimento della persona cambiano, cambierà anche il raggio di rilevamento.
In diversi casi, la sensibilità delle luci presenta alcune deviazioni.

Soluzioni per prevenire l'interferenza degli impulsi della rete elettrica sui prodotti:
A causa della differenza della rete elettrica di interferenza regionale, l'impulso dell'interferenza è incerto, quindi all'utente non è consigliato regolare la sensibilità al massimo durante l'utilizzo. Suggerimento: installare e regolare la sensibilità alla distanza appropriata utilizzando, non impostare la massima sensibilità per evitare malfunzionamenti.

Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare la reazione anomala causata dal facile rilevamento del movimento sbagliato da parte di foglie e tende mosse dal vento, piccoli animali o dall'interferenza di energia elettrica rete e apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente, prova ad abbassare la sensibilità in modo appropriato, quindi testalo.

Le microonde possono essere riflesse dal metallo e il raggio di rilevamento verrà moltiplicato, la sensibilità aumenterà. Per quelli installati all'interno di edifici con struttura in acciaio, è meglio abbassare la sensibilità al livello appropriato. I prodotti devono essere installati a più di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà un'azione di errore.

Impostazioni orario

Può essere definito da 8 secondi (ruotare completamente in senso antiorario) a 12 minuti (ruotare completamente in senso orario). Qualsiasi movimento rilevato prima dello scadere di questo tempo riavvierà il timer. Si consiglia di selezionare il tempo più breve per regolare il raggio di rilevamento e per eseguire il test di camminata.

NOTA: quando la luce si spegne automaticamente, ci vorrà 1 secondo prima che il sensore sia pronto a rilevare un altro movimento, ovvero solo il segnale rilevato 1 secondo dopo può accendere automaticamente la luce.

Serve principalmente per la regolazione del tempo di ritardo dal momento in cui viene rilevato il segnale e l'accensione automatica della luce fino allo spegnimento automatico della luce. È possibile definire il tempo di ritardo in base alle proprie esigenze pratiche. Ma sarebbe meglio ridurre il tempo di ritardo per motivi di risparmio energetico, poiché il sensore a microonde ha la funzione di rilevamento continuo, ovvero qualsiasi movimento rilevato prima dello scadere del tempo di ritardo riavvierà il timer e la luce continuerà ad accendersi solo se è presente una persona nel raggio di rilevamento. Pertanto, quando si esegue il test di installazione, suggeriamo di mantenere il movimento lontano dal raggio di rilevamento per evitare di moltiplicare il tempo di ritardo.

Impostazione del controllo della luce

Può essere definito nell'intervallo 10-2000 LUX. Ruotando la manopola completamente in senso antiorario sono circa 10 lux, completamente in senso orario sono circa 2000 lux. Quando si regola la zona di rilevamento e si esegue il test di copertura alla luce del giorno, è necessario ruotare la manopola completamente in senso orario.

La manopola LUX viene utilizzata per regolare l'illuminazione ambientale, ovvero i clienti possono definire il valore appropriato in base alle proprie esigenze.

Luogo di installazione:
1、C'è un sensore ottico all'interno della lampada (come in fig.4), durante l'installazione, dovrebbe essere rivolto verso un punto in cui la luce del sole è sufficiente. Allo stesso tempo, dovrebbe evitare altre fonti di luce, che influenzerebbero il giudizio di sensore ottico all'illuminazione ambientale.
2、Poiché persone diverse hanno esigenze diverse in termini di luogo di installazione e illuminazione ambientale, il valore LUX è diverso. Ci vorrà del tempo per adattare il valore alle tue esigenze.
NOTA: ruotare il sensore ottico verso un punto in cui la luce solare è sufficiente (come fig.5).

Nota: non regolare eccessivamente i tre pulsanti funzionali. Questo perché i tre pulsanti funzionali erano collegati direttamente ai componenti, c'è un piccolo fermo in ciascuno dei tre componenti. Quando si regolano i pulsanti dall'inizio alla fine, una rotazione eccessiva danneggerà il fermo e porterà alla rotazione di 360°. girarsi senza sosta. Il limite dell'intervallo di regolazione è 270°, prestare attenzione a questo.

Modalità di impostazione due: controllo remoto

ON: premi ON, il carico collegato continuerà a funzionare per 6 ore e poi passerà automaticamente alla modalità AUTO.
OFF: premi OFF, il carico collegato rimarrà spento per 6 ore e poi passerà automaticamente alla modalità AUTO.
AUTO: premi AUTO, il sensore entra nella modalità di rilevamento automatico, ovvero, quando il segnale viene rilevato e l'intensità della luce ambientale è inferiore al valore preimpostato, il carico funziona.

Promemoria amichevole: esistono due modi per definirne la funzione e l'ultima definizione sarà effettiva e continuerà ad essere valida anche se il sensore si riavvia.

Procedura di installazione

Nota: portare con sé i seguenti strumenti

• Passaggio 1 Separare la lampada in due parti: A e B.

• Step2 Ruotare le manopole sulle condizioni ideali
(Definire le impostazioni come indicato nella parte FUNZIONE sopra menzionata.).
• Passaggio 3 Posizionare la base del prodotto sul soffitto per eseguire il segno di foratura (come Fig.8)
• Passaggio 4 Installare il prodotto nel punto contrassegnato (come Fig.9)
I prodotti devono essere installati a più di 4 metri l'uno dall'altro, altrimenti l'interferenza tra loro causerà un'azione di errore.

• Passaggio 5 Inserisci la vite di espansione in plastica nel foro praticato (come Fig.10)
• Passaggio 6 Inserire la linea di alimentazione attraverso il foro della linea per collegarsi al cablaggio (come Fig.11)

• Step7 Fissare la base del prodotto nel punto selezionato con le viti (come Fig.12)

• Passaggio 8 Ruotare il paralume in senso orario nella base. Installazione completata. (come Fig.13)

Difetto e soluzione

1. I LED in serie possono funzionare quando tutti i sigilli sono installati in posizione.
2.Si prega di non rimuovere o collegare altre lampade quando sono accese.
3.Quando i LED in serie sono danneggiati, è necessario che un tecnico esperto li ripari utilizzando gli stessi LED.

●Confermare con l'installazione professionale.
●Si prega di interrompere l'alimentazione prima delle operazioni di installazione e rimozione.
●Assicurarsi di aver interrotto l'alimentazione per motivi di sicurezza.
●Un funzionamento improprio ha causato perdite, il produttore non si assume alcuna responsabilità.

Ci impegniamo a promuovere la qualità e l'affidabilità del prodotto, tuttavia, tutti i componenti elettronici hanno determinate probabilità di diventare inefficaci, il che causerà alcuni problemi.
Durante la progettazione, abbiamo prestato attenzione ai progetti ridondanti e abbiamo adottato una quota di sicurezza per evitare qualsiasi problema.
Queste istruzioni, senza il nostro permesso, non devono essere copiate per altri scopi.
