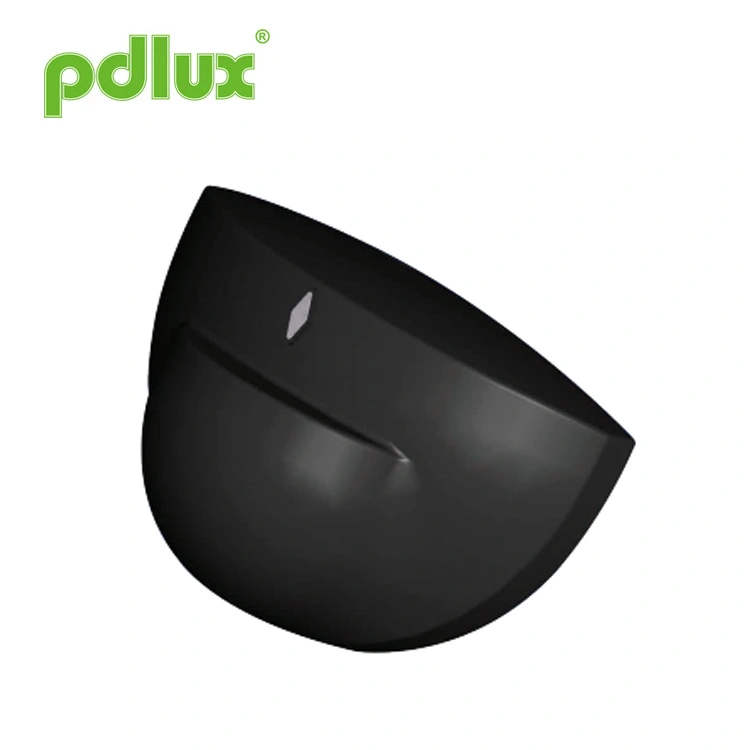

Sensore per porta automatica ad alta sensibilità da 24 GHz
Pdlux è un fornitore cinese di sensori per porte automatiche ad alta sensibilità da 24 GHz; utilizza un programma aritmetico basato su FFT per una misurazione accurata della distanza e un'efficace reiezione delle interferenze. Dotato di un relè Omron miniaturizzato a basso consumo energetico e minima sensibilità alla temperatura, offre un'affidabilità superiore rispetto ai sensori fotoelettrici convenzionali. Adatto per controller di porte automatiche e rilevatori umani di sistemi di allarme, la funzione di rilevamento è personalizzabile e offre una soluzione eccellente per un'ampia gamma di applicazioni di accesso e sicurezza.
Modello:PD-DS1015
Invia richiesta
| Lista di imballaggio in | Φ6 Espansione plastica
|
Vite 3x30
|
Istruzioni | Cavo 1X
|
| Quantità | 2X | 2X | 1X |
Il sensore è progettato dal programma aritmetico FFT e ha un'elevata precisione nel rilevamento della distanza e capacità anti-interferenza.
Utilizzando il relè Omron originale che ha dimensioni ultra ridotte e basso consumo energetico. Ha una piccola resistenza interna
per renderlo insensibile alla temperatura. L'affidabilità è molto più elevata rispetto ai comuni dispositivi con uscita fotoelettrica. È adatto per
diversi tipi di controller per porte automatiche possono anche essere applicati come rilevatori umani per sistemi di allarme. Inoltre, la funzione di rilevamento può
essere personalizzato. Il sensore ha il miglior rapporto costo-prestazioni per questo tipo di prodotti.
| Fonte di energia | CA: 10-24 V CC: 12-35 V |
|
| Corrente di riserva | <15mA | |
| Corrente di lavoro | 25 mA Valore tipico | |
| Capacità di uscita | 35 V, 0,5 A massimo | |
| Durata dell'uscita | 500 ms | |
| Sistema HF | Radar CW da 24,125 GHz, banda ISM | |

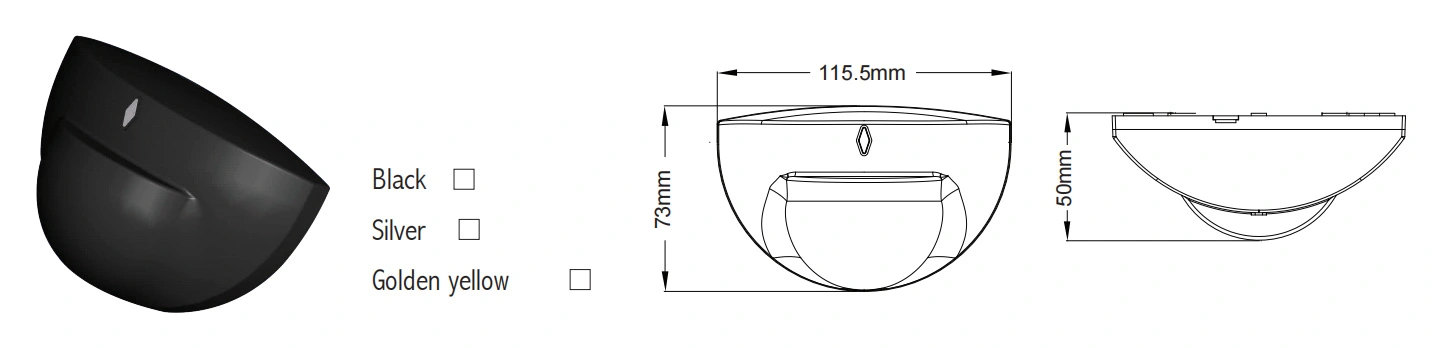

| Colore della copertina | Nero/Argento/Giallo dorato | |
| Installazione seduta | Installazione a parete | |

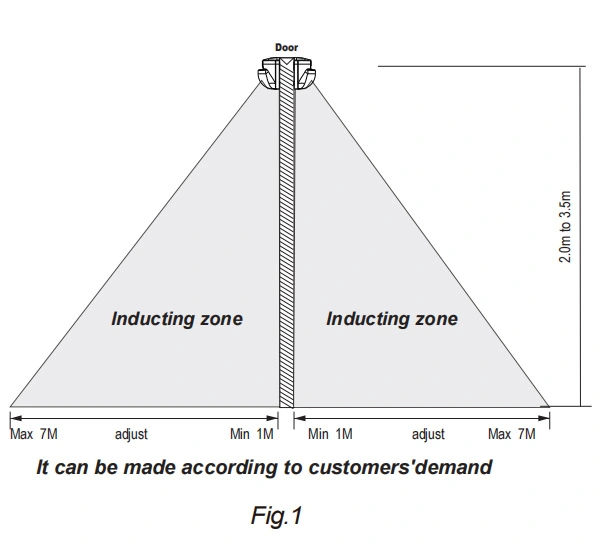

| Altezza di montaggio | Da 2,0 a 3,5 m | |
| Angolo di rilevamento | Si può realizzare a 90°(installazione a parete). secondo la richiesta dei clienti | |
| Campo di rilevamento | 1m (sensibilità massima, sonda perpendicolare al suolo) 7 m (sensibilità massima, sonda in avanti) |
|
| Temperatura di lavoro | -20°C~50°C | |
| Umidità di lavoro | <93%UR | |
1. Adottare il modulo sensore radar a microonde in banda K da 24,125 GHz ad alta affidabilità.
2. Lavora in vari ambienti (Caldo, umido, rumoroso e ventoso. Senza l'intervento di altri oggetti in movimento, aspira come un'auto in movimento o animali)
3. Design piccolo e pratico, ampiamente utilizzato per diversi tipi di porte sensibili.
4. Adottare la tecnologia di rilevamento avanzata dell'Organizzazione Mondiale della Sanità, innocua per la salute.

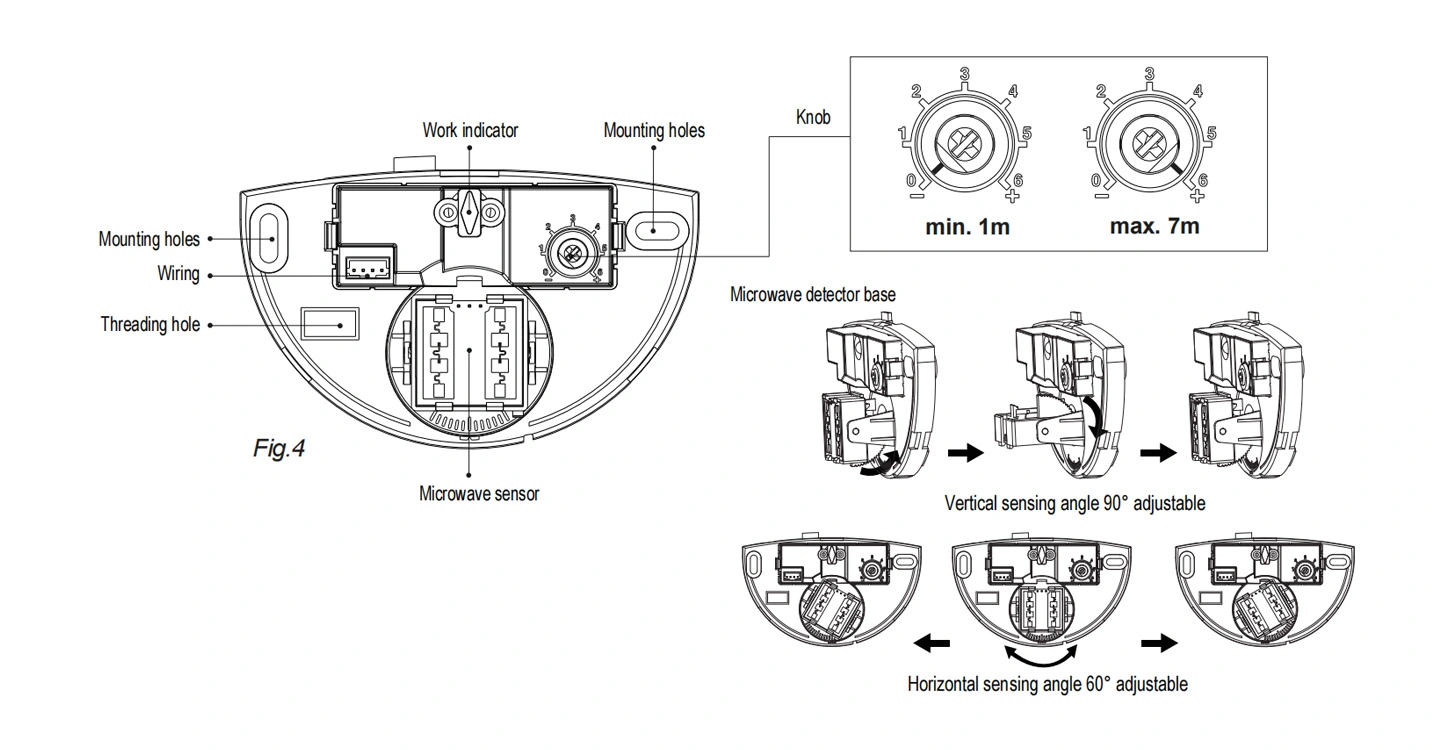

5. La distanza e l'angolo di rilevamento possono essere regolati per soddisfare i requisiti di diverse scene.
Girare completamente in senso antiorario è la distanza minima (circa 1 m), completamente in senso orario è la massima (circa 7 m). Se la statura della persona,
la figura e la velocità di movimento cambiano, cambierà anche il rilevamento, ovvero la velocità maggiore porterà a una distanza di rilevamento più breve.
Questa distanza di rilevamento è la distanza che viene regolata quando il rilevatore è rivolto in avanti. Quando si installa il sensore, regolare l'angolo di rilevamento
e la distanza in base alla scena pratica. Assicurati solo che la distanza di rilevamento sia sufficiente per aprire la porta. Non impostare un rilevamento più lungo
distanza in caso di errato azionamento della porta da parte di persone o auto in transito.
Avviso: quando si utilizza questo prodotto, regolare la sensibilità (intervallo di rilevamento) su un valore appropriato ma massimo per evitare il
reazione anomala causata dalla facile rilevazione di movimenti errati dovuti al movimento di foglie e tende, piccoli animali o interferenze
della rete elettrica e delle apparecchiature elettriche. Tutto quanto sopra menzionato porterà alla reazione di errore. Quando il prodotto non funziona normalmente,
prova ad abbassare la sensibilità in modo appropriato, quindi testala. Il movimento umano causerà l'induzione del sensore, quindi quando sei sotto
Durante il test di funzionamento, lasciare la zona di induzione e non fare movimenti per impedire il funzionamento continuo del sensore.

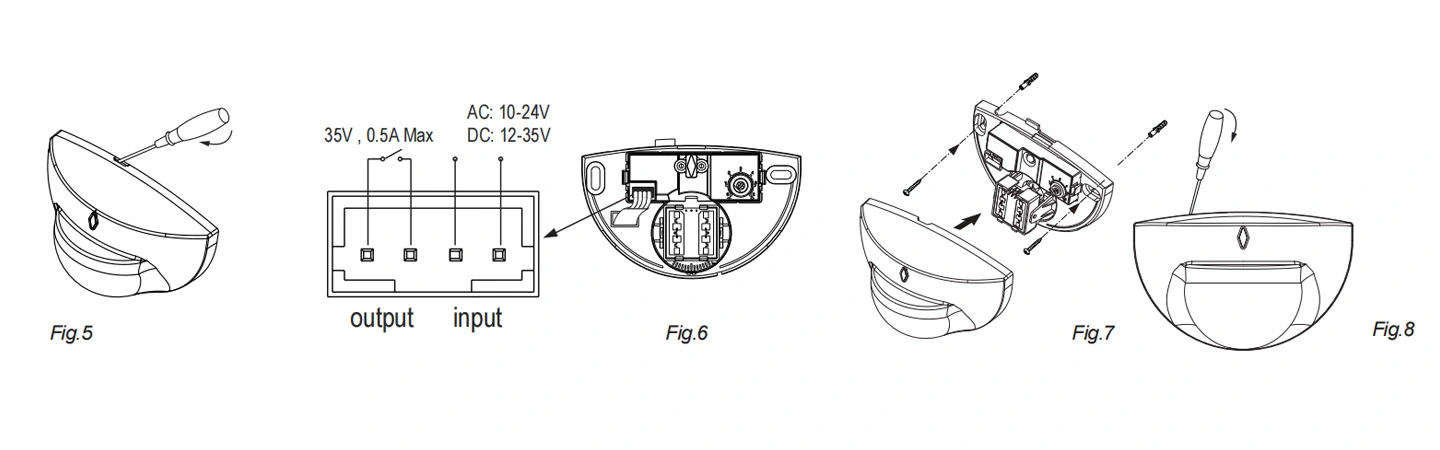

Passaggio 1 Rimuovere il coperchio prima di installare il prodotto. (come Fig5.)
Passaggio 2Segnare la posizione del foro con una matita dopo aver determinato dove si desidera installare il prodotto.
Nota: se si tratta di una parete in legno, non è necessario utilizzare viti di espansione in plastica, basta fissare la vite con il cacciavite.
Passaggio 3 Praticare dei fori sulle pareti dove è presente il segno a matita con un trapano elettrico e inserire l'espansione di plastica all'interno del foro.
Passaggio 4 Collegare il cavo al prodotto attraverso le aperture di ingresso del cavo (come Fig6.)
Passaggio 5 Utilizzando le viti installare la base nella posizione selezionata e regolare la manopola (come Fig7.)
Passaggio 6 Fissare il coperchio alla base installata sulla parete (come Fig7.)
Aprire per regolare il sensore dopo l'installazione: inserire il cacciavite nel giunto tra il coperchio e la base e fare leva sul coperchio. (Fig.8)
Le seguenti situazioni porteranno a una reazione di errore.
1、L'installazione su un oggetto oscillante porterà a una reazione di errore.
2、La tenda mossa dal vento provocherà una reazione di errore. Selezionare il luogo adatto per l'installazione.
3、L'installazione dove il traffico è intenso porterà a una reazione di errore.
4、Le scintille prodotte da alcune apparecchiature vicine provocheranno una reazione di errore.
